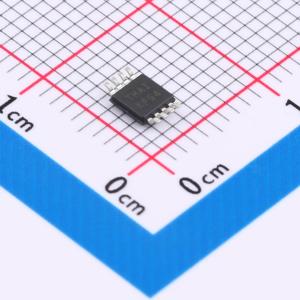

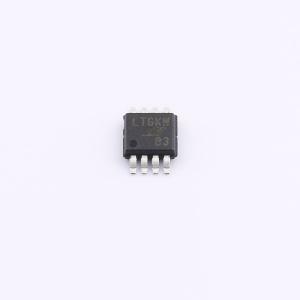

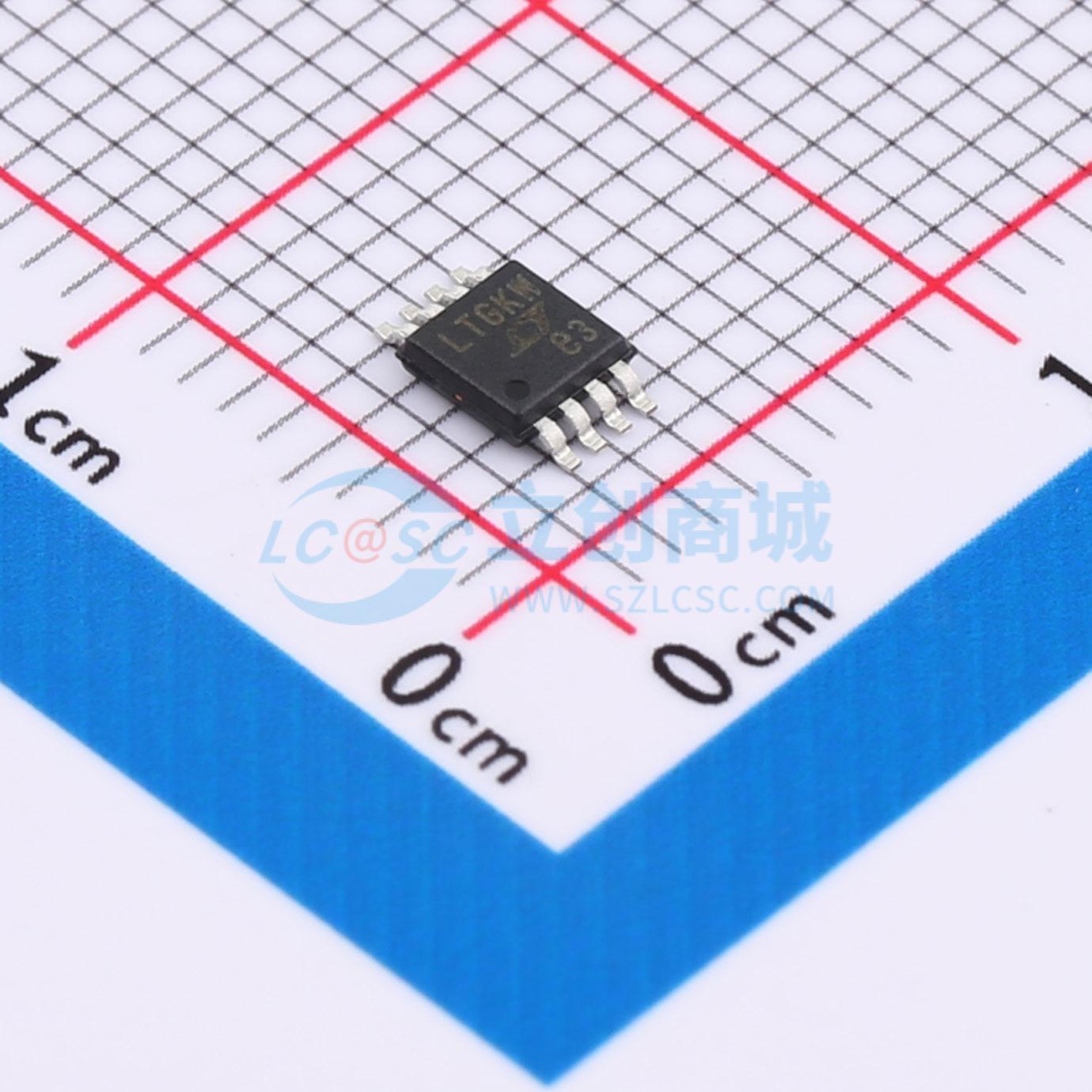

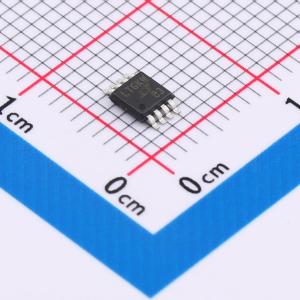

温馨提醒：图片仅供参考，商品以实物为准
LTC6752IMS8-2#PBF
280MHz、2.9ns 比较器系列，具有轨到轨输入和CMOS输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一系列高速比较器，能够支持高达 280MHz 的翻转速率。这些比较器的传播延迟低至 2.9ns，上升/下降时间快至 1.2ns。具有轨到轨输入，可在 2.45V 至 3.5V 或 5.25V 范围内工作，具体取决于选项。输出为 CMOS，独立电源选项可低至 1.71V，允许直接连接到 1.8V 逻辑设备。仅 2.9ns 的低传播延迟与仅 1.8ns 的低色散（10mV 至 125mV 过驱动变化）相结合，使其成为关键定时应用的理想选择。同样，快速的翻转速率和 4.5ps RMS（100mVₚ₋ₚ，100MHz 输入）的低抖动，使该系列非常适合高频线路驱动器和时钟恢复电路。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC6752IMS8-2#PBF
- 商品编号
- C22388894
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 1.2mV | |
| 输入偏置电流(Ib) | 300nA | |
| 传播延迟(tpd) | 2.9ns | |
| 滞后电压(Vhys) | 5mV | |
| 共模抑制比(CMRR) | 65dB | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | CMOS | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 4.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2.45V~3.5V | |
| 输入失调电压温漂(Vos TC) | 18uV/℃ | |
| 输入失调电流(Ios) | 100nA |
商品概述
LTC6752是一系列超高速比较器，能够支持高达280MHz的翻转速率。这些比较器的传播延迟低至2.9ns，上升/下降时间仅为1.2ns。LTC6752系列共有5款产品，在独立输入和输出电源、关断功能、输出锁存、可调迟滞、互补输出和封装等方面提供不同选项。 LTC6752比较器具有轨到轨输入，根据不同选项，其工作电压范围为2.45V至3.5V或5.25V。输出为CMOS电平，独立电源选项可低至1.71V，可直接与1.8V逻辑器件接口。 仅2.9ns的低传播延迟，加上仅1.8ns的低离散度（过驱动电压从10mV变化到125mV），使这些比较器成为对时序要求苛刻的应用的理想选择。同样，高达280MHz的快速翻转速率和仅4.5ps RMS的低抖动（100mV峰峰值、100MHz输入），使LTC6752系列非常适合高频线路驱动器和时钟恢复电路。
商品特性
- 超高翻转速率：280MHz
- 低传播延迟：2.9ns
- 轨到轨输入范围超出电源轨
- 输出电流能力：±22mA
- 低静态电流：4.5mA
- 输入电源范围2.45V至5.25V，输出电源范围1.71V至3.5V（独立电源选项）
- 电源范围2.45V至3.5V（单电源选项）
- 关断引脚可降低功耗
- 输出锁存和可调迟滞
- 互补输出
- 封装形式：TSOT - 23、SC70、MSOP、3mmx3mm QFN
- 可直接替代ADCMP60X系列
- 在-55℃至125℃温度范围内全面规格
应用领域
- 时钟和数据恢复
- 电平转换
- 高速数据采集系统
- 窗口比较器
- 高速线路接收器
- 快速晶体振荡器
- 飞行时间测量
- 时域反射测量
