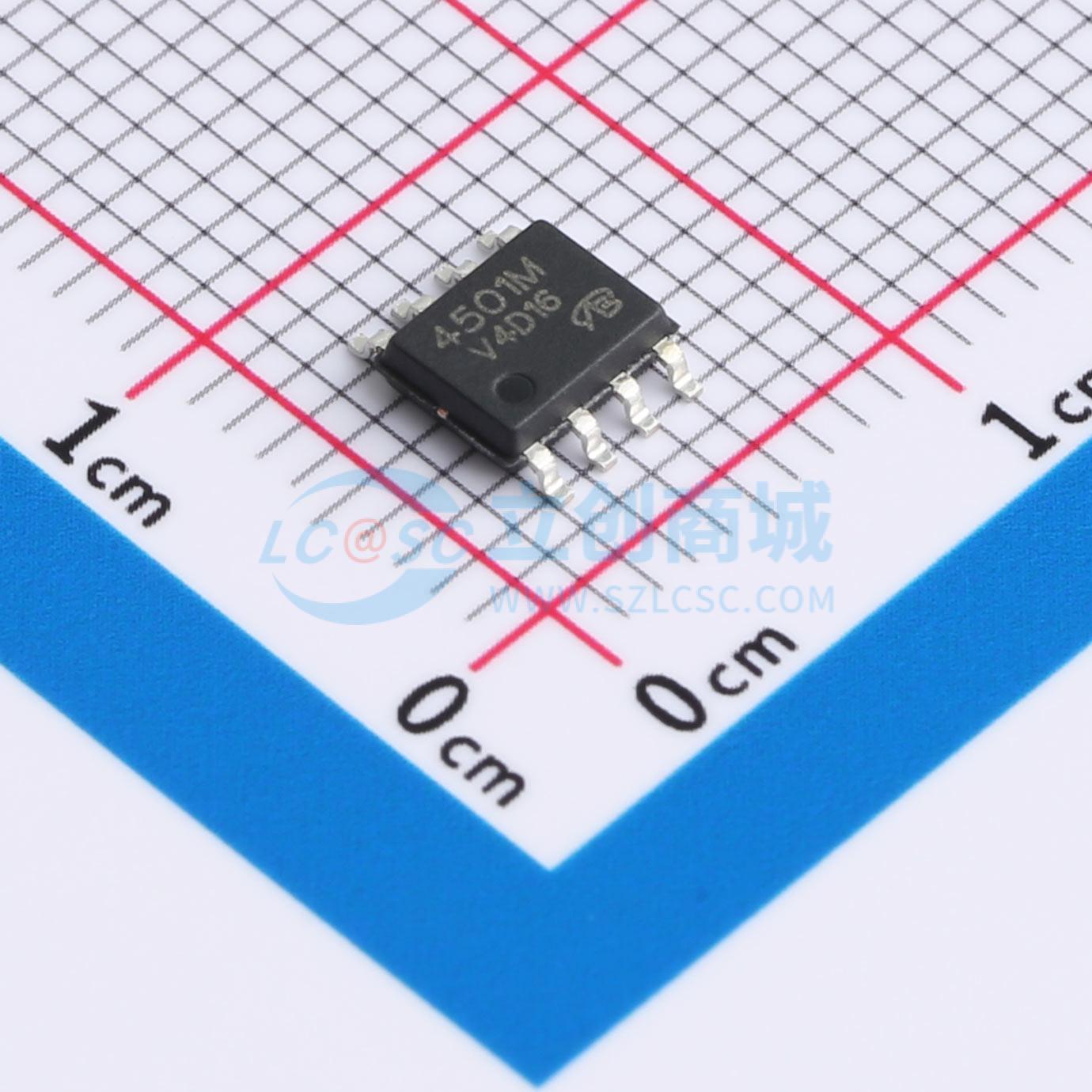

温馨提醒：图片仅供参考，商品以实物为准
AP4501M-VB
N沟道+P沟道 耐压:30V 电流:8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOP8；N+P—Channel沟道,±30V；8/-8A；RDS(ON)=18/32mΩ@VGS=10V,VGS=20V；Vth=±1~±2V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- AP4501M-VB
- 商品编号
- C22388998
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 40mΩ@10V；18mΩ@10V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 18.5nC@10V；6.2nC@10V | |
| 输入电容(Ciss) | 620pF | |
| 反向传输电容(Crss) | 57pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 115pF |
商品特性
- 沟槽功率MOSFET
- 经过100%栅极电阻（Rg）和非钳位感性开关（UIS）测试
应用领域
- 同步整流
- 电源
