温馨提醒：图片仅供参考，商品以实物为准

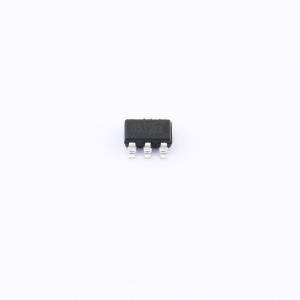

TPC6111-VB
P沟道 耐压:30V 电流:4.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOT23-6；P—Channel沟道,-30V；-4.8A；RDS(ON)=49mΩ@VGS=10V,VGS=20V；Vth=-0.5~-2V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- TPC6111-VB
- 商品编号
- C22389000
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.8A | |
| 导通电阻(RDS(on)) | 54mΩ@4.5V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.1nC@10V | |
| 输入电容(Ciss) | 450pF | |
| 反向传输电容(Crss) | 63pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 80pF |
商品概述
AGM15P30E将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 符合 IEC 61249-2-21 标准的无卤产品
- 沟槽功率 MOSFET
应用领域
-负载开关
