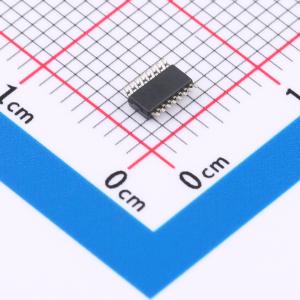

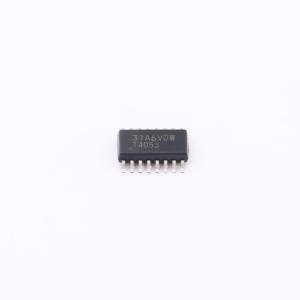

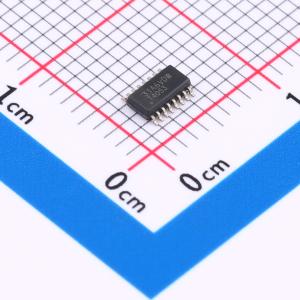

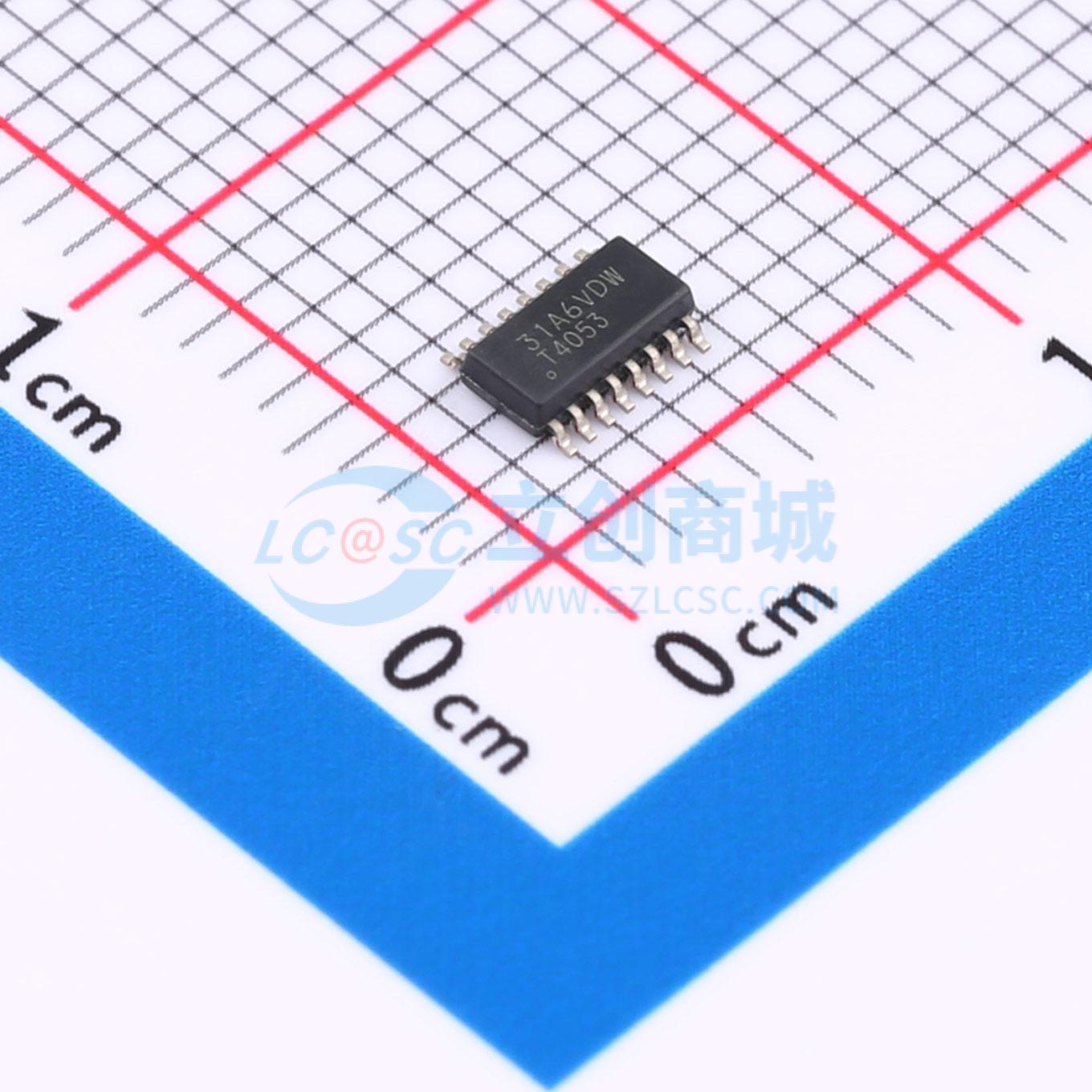

温馨提醒：图片仅供参考，商品以实物为准

TMUX4053DYYR

TMUX405x 24V, 8:1, 1-Channel, 4:1, 2-Channel 和 2:1, 3-Channel 多路复用器，具有1.8V逻辑

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 通用CMOS多路复用器，支持单电源（5V至24V）、双电源（±12V）或不对称电源。具有低电容、双向信号路径和轨到轨操作。
品牌名称: TI(德州仪器)
商品型号: TMUX4053DYYR
商品编号: C22388988
商品封装: SOT-23-THIN-16
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TMUX405x 器件是通用互补金属氧化物半导体(CMOS) 多路复用器 (MUX)。 TMUX4051 是一款 8:1单通道多路复用器，TMUX4052 是一款 4:1 双通道多路复用器，TMUX4053 是一款 2:1 三通道开关。这些器件由单电源（5V 至 24V）、双电源（高达 ±12V）或非对称电源（例如 VDD = 12V，VSS = -5V）供电。宽电源电压范围支持 TMUX405x 器件用于从电池测试仪到电器的各种应用。TMUX405x 器件可支持源极 (Sx) 和漏极 (Dx) 引脚上从 VSS 到 VDD 范围的双向模拟信号。所有逻辑输入均具有兼容 1.8V 逻辑的阈值，在有效电源电压下运行时，这些阈值与 TTL 和 CMOS 逻辑兼容。

商品特性

单电源电压范围:5V 至 24V
双电源电压范围:高达 ±12V
低电容:3pF
工作温度范围:-55℃ 至 +125℃
双向信号路径
轨到轨运行
兼容 1.8V 逻辑电平
先断后合开关
ESD 保护 HBM:2000V

应用领域

模拟多路复用和多路信号分离
工厂自动化和控制
电器
电池测试设备
电力输送
医疗
楼宇自动化
电网基础设施

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	导通电阻(Ron)	60Ω
	工作电压	5V~24V；-12V~12V
	导通电容(Con)	5pF
	导通时间(ton)	190ns

	属性	参数值
	关闭时间(toff)	160ns
	带宽	850MHz
	工作温度	-55℃~+125℃
	传播延迟(tpd)	3ns
	功能特性	双向模拟通道；电平转换；失效安全断开
	电荷注入	6pC
