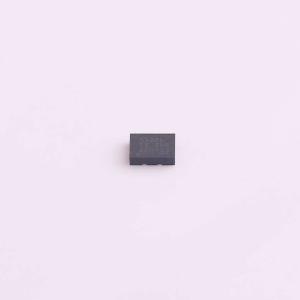

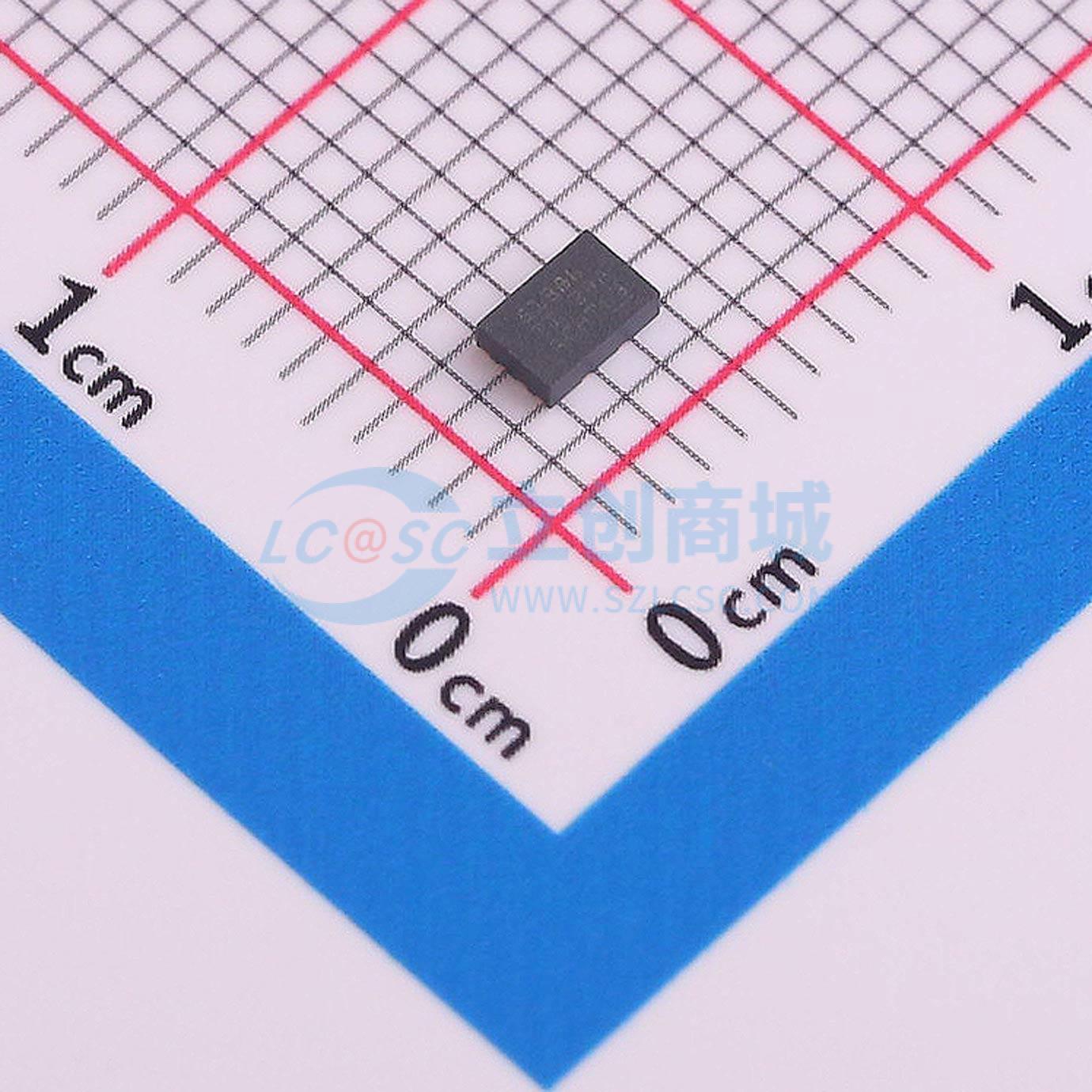

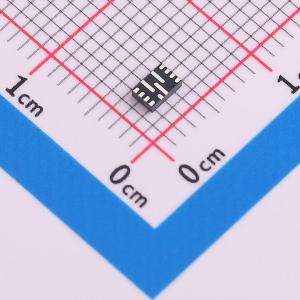

TPS51386RJNR
4.5V至24V输入、8A输出的同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS51386是一款4.5V至24V输入电压范围、8A连续输出电流的同步降压转换器,采用D-CAP3控制模式,具有自适应导通时间控制。集成低Rds(on)的22mΩ和11mΩ MOSFET,支持8A连续负载,具有±1%的参考电压精度,600kHz的开关频率,支持可调软启动时间和内部1ms软启动,具备完整的保护功能,包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、过温保护（OTP）和欠压锁定（UVLO）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51386RJNR
- 商品编号
- C22388893
- 商品封装
- VQFN-HR-12(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.151215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 8A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 84uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS51386是一款采用自适应导通时间D-CAP3控制模式的单片式8A同步降压转换器。集成的低RDS(on)功率MOSFET可实现高效率，并通过最少的外部元件数量，为空间受限的电源系统提供易用性。其特性包括精确的参考电压、快速的负载瞬态响应、用于轻载效率的自动跳频模式操作、开关频率>25kHz的OOA轻载操作、具有良好的线路和负载调节能力的DCAP3控制模式，且无需外部补偿。 TPS51386提供全面的保护功能，包括过压保护(OVP)、欠压保护(UVP)、过流保护(OCP)、过温保护(OTP)和欠压锁定(UVLO)。该器件还具备电源正常信号和输出放电功能。 TPS51386支持内部和外部软启动时间选项。该器件具有1ms的内部固定软启动时间。如果应用需要更长的软启动时间，可通过连接外部电容，使用外部SS引脚来实现更长的软启动时间。 TPS51386采用散热增强型12引脚QFN封装，设计工作结温范围为-40℃至125℃。
商品特性
- 4.5V至24V输入电压范围
- 0.6V至5.5V输出电压范围
- 集成22mΩ和11mΩ MOSFET
- 支持8A连续输出电流
- 84μA低静态电流
- 25℃时±1%参考电压(0.6V)
- -40℃至125℃时±1.5%参考电压(0.6V)
- 600kHz开关频率
- 用于快速瞬态响应的D-CAP3控制模式
- 支持POSCAP和所有MLCC输出电容
- 可调节软启动和内部1ms软启动
- 轻载时可选脉冲跳跃模式(PSM)和非音频(OOA)模式，并支持动态切换
- 支持大占空比操作
- 电源正常指示灯，用于监控输出电压
- 锁存输出过压和欠压保护
- 非锁存欠压锁定和过温保护
- 逐周期过流保护
- 内置输出放电功能
- 2.00mm x 3.00mm HotRod QFN小型封装
应用领域
- 笔记本电脑和个人电脑
- 超级本、平板电脑
- 电视和机顶盒、负载点(POL)
- 分布式电源系统
