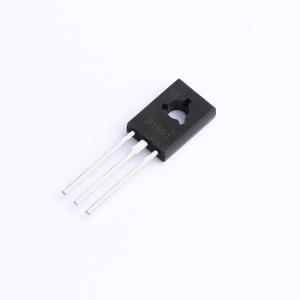

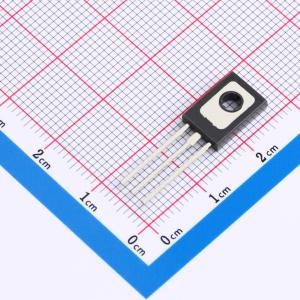

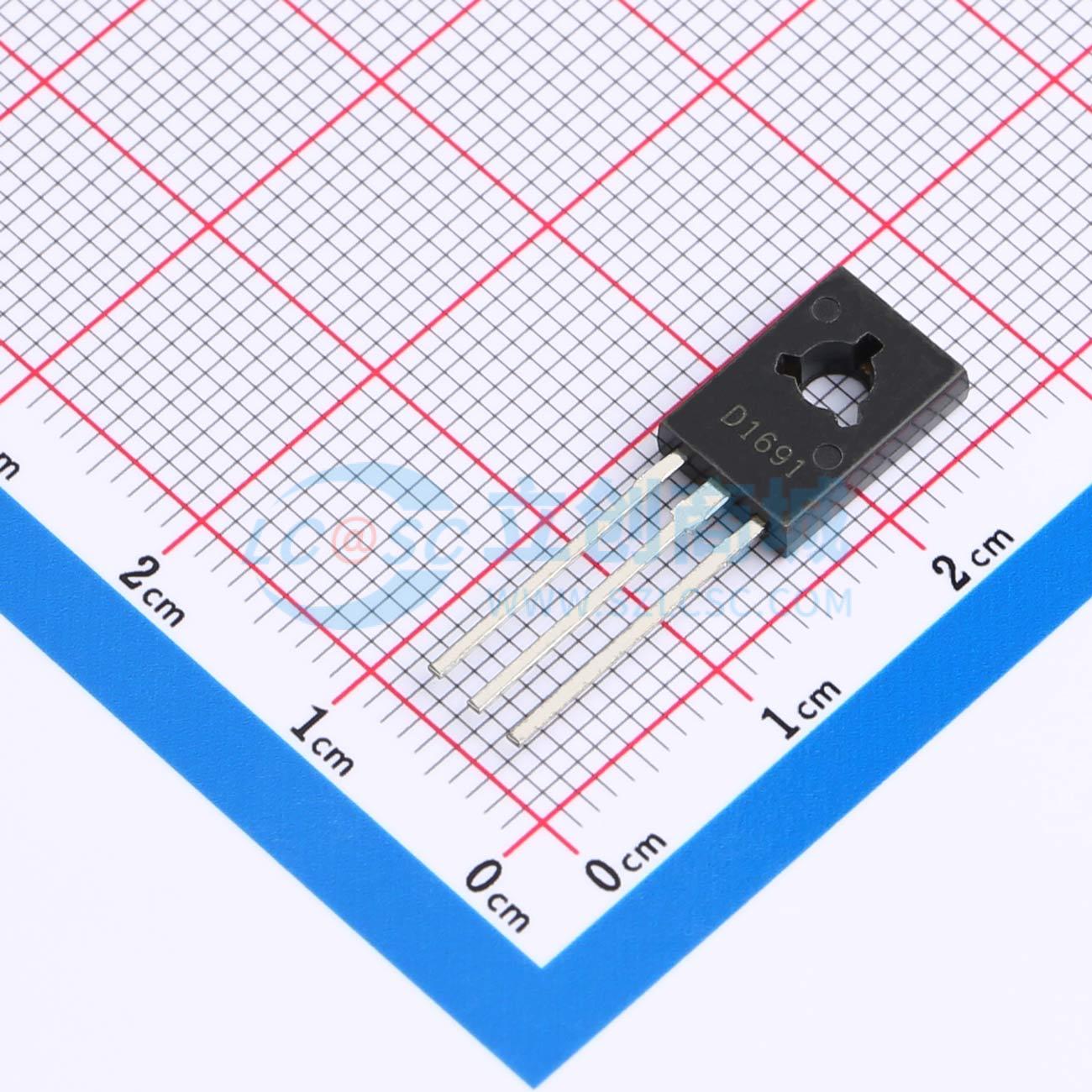

温馨提醒：图片仅供参考，商品以实物为准
2SD1691
NPN 电流:5A 电压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：大电流容量和低集电极发射极饱和电压（VCE(sat)）：集电极直流电流（IC(DC)） = 5.0 A，集电极发射极饱和电压（VCE(sat)） = 0.1 V（典型值）（集电极电流（IC） = 2.0 A，基极电流（IB） = 0.2 A）。 大功率耗散TO-126型功率晶体管，功率（PT） = 1.3 W（环境温度（Ta） = 25°C），20 W（结温（Tc） = 25°C）。 互补晶体管：2SB1151。应用：低频功率放大器。 中速开关
- 品牌名称
- LGE(鲁光)
- 商品型号
- 2SD1691
- 商品编号
- C22388878
- 商品封装
- TO-126
- 包装方式
- 袋装
- 商品毛重
- 0.59725克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 5A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 20W | |
| 直流电流增益(hFE) | 250 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 140MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个NPN |
商品特性
- 大电流容量和低VCE(sat)：IC(DC) = 5.0 A，VCE(sat) = 典型值0.1 V （IC = 2.0 A，IB = 0.2 A）
- 高功率耗散TO - 126型功率晶体管：PT = 1.3 W（Ta = 25°C），20 W（Tc = 25°C）
- 互补晶体管：2SB1151
应用领域
- 低频功率放大器
- 中速开关
