TBN300-S2-10-051-02-NCO实物图

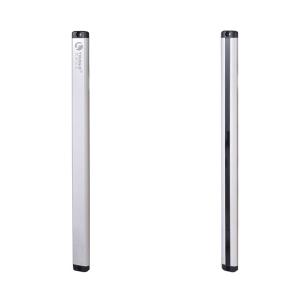

TBN300-S2-10-051-02-NCO商品缩略图

TINBOB(更豪)超薄正面出光安全光栅10间距高度510MM

  • 工业品

价格：￥673.48价格含税（税率13%）

品牌名称
TINBOB(更豪)
商品型号
TBN300-S2-10-051-02-NCO
商品编号
C22381950
商品毛重

1克(g)

颜色
银色
材质
铝合金

  • 广东仓0

购买数量

(1对/盒，最小起订量1对，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

属性参数值
商品目录安全光栅
颜色银色
材质铝合金
外观尺寸12*26.5*H(mm)
供电电压DC24V±10%
输出电流≤200MA
功率<5W
响应时间<20MS
属性参数值
光轴间距10/20/40MM
同步方式线同步
发光光源红外 LED(中心波长 940nm)
防护等级ip65
检测精度18/28/48MM
工作温度-10℃∽55℃
安装方式上下/左右
信号输出NPN/PNP

商品详情

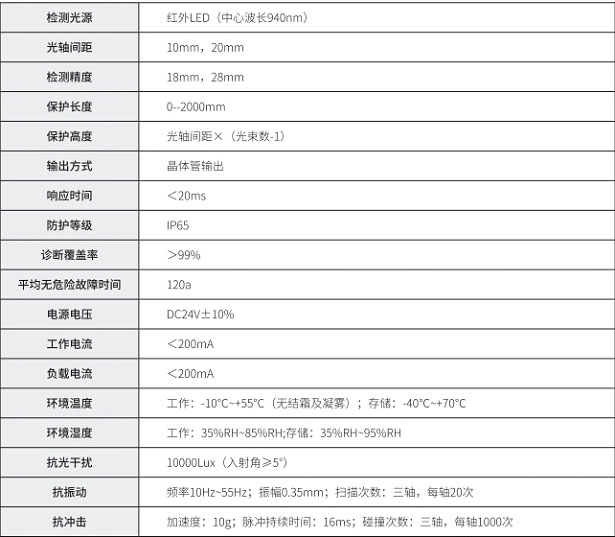

产品特点 FEATURES

1 品牌：TINBOB(更豪)，型号TBN300系列，超薄正面出光设计，外形尺寸12*26.5*H mm，材质为铝合金
2 光轴间距可选10mm/20mm，保护高度100mm-620mm（可订做其他高度），检测精度18mm/28mm
3 防护等级IP65，适应工业恶劣环境，抗光干扰10000Lux（入射角5°），抗振动（10Hz-55Hz，振幅0.35mm）和冲击性能优异
4 响应时间<20ms，对射距离20mm-2000mm自动调节，输出方式支持NPN/PNP晶体管输出
5 具备短路极性保护，光栅短接或反接不会损坏；完善的自检功能，故障时不输出错误信号
6 自保功能：遮挡后维持断开状态，需复位按钮恢复；诊断覆盖率>99%，平均无危险故障时间120a
7 工作电压DC24V±10%，工作电流<200mA，负载电流<200mA，功率<5W
8 符合GB4548-2007（传导骚扰抗干扰度）和GB9254-2008（抗辐射干扰）标准，抗电磁干扰能力强
9 安装方式灵活，支持上下/左右安装；同步方式为线同步，发光光源为红外LED（中心波长940nm）

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 工业机床安全防护：冲床、液压机、折弯机、剪板机等设备操作区域，防止人员肢体误入危险区
2 自动化生产线：生产线入口/出口、工位间安全隔离，避免物料或人员干扰生产流程
3 机器人工作站：机器人作业区域周边防护，防止机器人运动时碰撞人员或物体
4 包装印刷设备：包装机、印刷机进料口/出料口防护，避免操作时手部进入危险区域
5 物流输送系统：传送带端部或交叉处防护，防止人员误入被卷入
6 其他工业场景：注塑机、焊接设备、切割设备等需要安全隔离的危险区域

注意事项 PRECAUTIONS

1 安装前需确认发射端与接收端对齐，确保光线无遮挡，安装牢固避免振动移位
2 电源需采用DC24V±10%的安全电压，避免超范围电压导致元件损坏
3 严格按照接线示意图操作：NPN输出与PNP输出接线方式不同，黑色线为输出线，白色线为同步线，避免接错
4 工作环境需满足温度（-10℃~55℃，无结霜凝雾）、湿度（35%RH~85%RH）要求，存储环境温度-40℃~70℃
5 定期清洁光栅表面灰尘或油污，保持透光良好；清洁时用柔软干布，避免使用腐蚀性清洁剂
6 避免光栅受到强烈撞击或振动，如发现外壳变形或元件松动，需立即停机检查
7 维护或检修时必须断开电源，防止触电；非专业人员请勿拆卸内部结构，以免影响安全性能
8 如出现故障（如无输出、误触发），先检查电源接线、光栅对齐情况及表面清洁度，无法解决时联系厂家售后

规格书

放大查看下载PDF
