TBN300-S2-20-058-02-NCO实物图

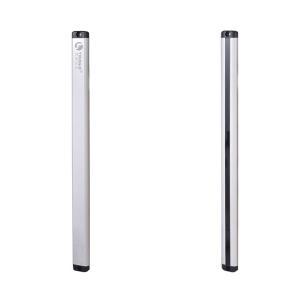

TBN300-S2-20-058-02-NCO商品缩略图

TINBOB(更豪)超薄正面出光安全光栅20间距高度630MM

  • 工业品

价格：￥614.72价格含税（税率13%）

品牌名称
TINBOB(更豪)
商品型号
TBN300-S2-20-058-02-NCO
商品编号
C22381969
商品毛重

1克(g)

颜色
银色
材质
铝合金

  • 广东仓0

购买数量

(1对/盒，最小起订量1对，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

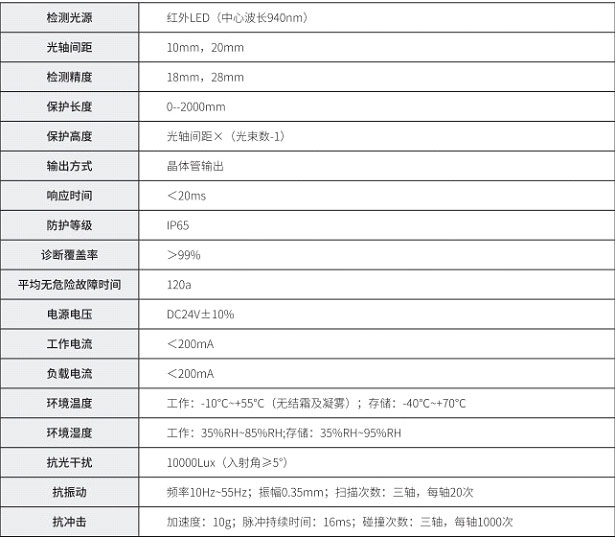

商品参数

属性参数值
商品目录安全光栅
颜色银色
材质铝合金
外观尺寸12*26.5*H(mm)
供电电压DC24V±10%
输出电流≤200MA
功率<5W
响应时间<20MS
属性参数值
光轴间距10/20/40MM
同步方式线同步
发光光源红外 LED(中心波长 940nm)
防护等级ip65
检测精度18/28/48MM
工作温度-10℃∽55℃
安装方式上下/左右
信号输出NPN/PNP

商品详情

产品特点 FEATURES

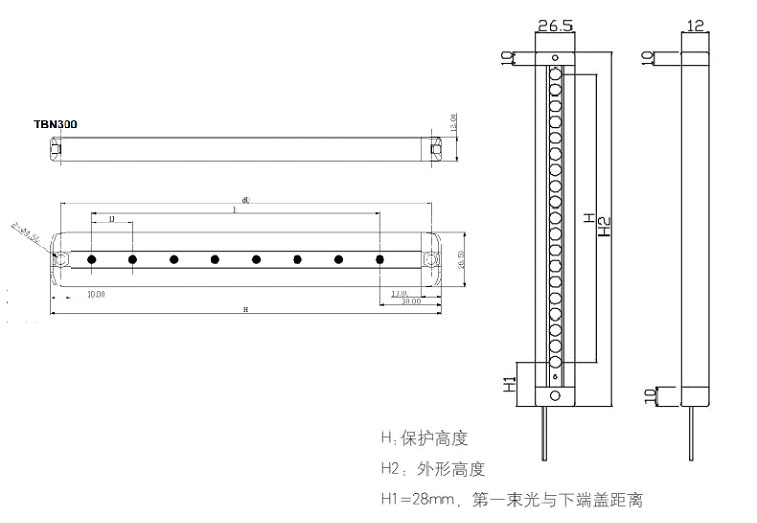

1 超薄设计：外观尺寸为12×26.5×H mm，正面出光结构，节省安装空间
2 抗干扰能力强：符合GB4548-2007传导骚扰抗干扰度及GB9254-2008抗辐射干扰标准，对电磁信号、频闪灯光、焊接弧光等具有良好抗干扰性，抗光干扰达10000Lux（入射角5°）
3 自动调节检测距离：检测距离可在20mm-2000mm范围内自动调节，适应不同场景需求
4 完善安全保护：具备短路极性保护（光栅短接反接不会损坏）、自检功能（失电或故障时不发错误信号）、自保功能（遮挡后维持断开状态，需复位恢复）
5 高防护等级：IP65防护，适应工业恶劣环境，抗振动（10Hz-55Hz，振幅0.35mm）、抗冲击（加速度10g，脉冲16ms）性能优异
6 安全电压供电：采用DC24V±10%安全电压，避免触电风险，工作电流<200mA，功率<5W，能耗低
7 快速响应：响应时间<20ms，能及时触发安全保护动作
8 长使用寿命：诊断覆盖率>99%，平均无危险故障时间达120a，稳定性高
9 灵活输出方式：支持独立NPN/PNP晶体管输出，满足不同设备控制需求

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 金属加工设备：如冲床、液压机、折弯机等，用于防护操作人员手部或身体进入危险冲压区域
2 注塑成型设备：注塑机合模区域的安全防护，防止模具闭合时夹伤操作人员
3 自动化生产线：传送带入口/出口、机器人工作站周边的安全隔离，避免人员误入运动区域
4 包装机械：封箱机、打包机等设备的操作区域防护，防止夹手或卷入事故
5 切割设备：激光切割机、等离子切割机的工作区域防护，避免激光或切割部件伤害
6 装配设备：自动化装配线的工位间防护，防止设备运动部件碰撞操作人员
7 其他工业设备：如印刷机、纺织机械、木工机械等需要安全隔离的危险区域

注意事项 PRECAUTIONS

1 接线规范：严格按照接线图连接，发射端与接收端棕色线接24V+，蓝色线接0V，白色线为同步线短接，黑色线为输出线；避免反接或短路，防止损坏设备
2 安装要求：安装时确保发射器与接收器光轴对齐，固定牢固；保护高度需覆盖设备危险区域，安装位置应避免灰尘、油污或水汽长期遮挡光轴
3 环境限制：工作环境温度需控制在-10℃~55℃（无结霜凝雾），湿度35%RH~85%RH；存储环境温度-40℃~70℃，湿度35%RH~95%RH，避免极端环境使用
4 日常维护：定期清洁光轴表面（用干净软布擦拭），检查接线是否松动，确保光栅正常工作；避免强光直射受光器，影响检测精度
5 复位操作：遮挡光栅触发保护后，需按动复位按钮（若配备）或确认安全后再恢复设备运行，禁止强行解除保护状态
6 故障处理：若光栅出现故障（如指示灯异常、无输出信号），应立即停止设备使用，联系专业人员检修，不得自行拆解维修

规格书

放大查看下载PDF
