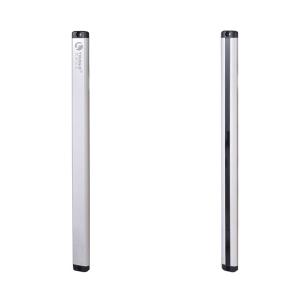

TBN300-S2-20-122-02-NCO实物图
TBN300-S2-20-122-02-NCO商品缩略图

TINBOB(更豪)超薄正面出光安全光栅20间距高度1270MM

  • 工业品

价格：￥1120.96价格含税（税率13%）

品牌名称
TINBOB(更豪)
商品型号
TBN300-S2-20-122-02-NCO
商品编号
C22381985
商品毛重

1克(g)

颜色
银色
材质
铝合金

  • 广东仓0

购买数量

(1对/盒，最小起订量1对，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

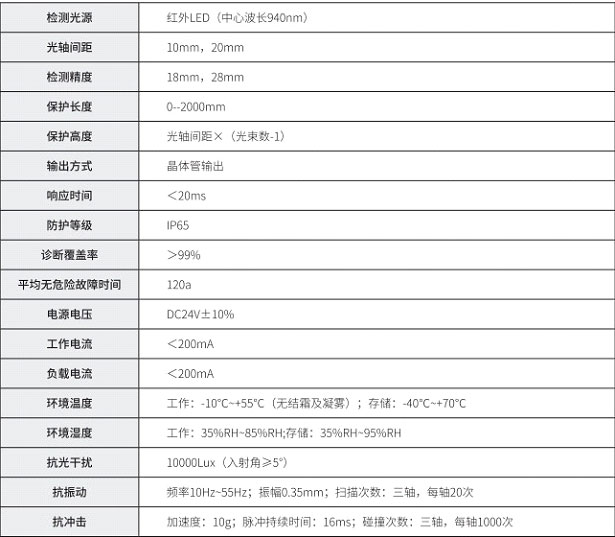

商品参数

属性参数值
商品目录安全光栅
颜色银色
材质铝合金
外观尺寸12*26.5*H(mm)
供电电压DC24V±10%
输出电流≤200MA
功率<5W
响应时间<20MS
属性参数值
光轴间距10/20/40MM
同步方式线同步
发光光源红外 LED(中心波长 940nm)
防护等级ip65
检测精度18/28/48MM
工作温度-10℃∽55℃
安装方式上下/左右
信号输出NPN/PNP

商品详情

产品特点 FEATURES

1 品牌为TINBOB（更豪），型号TBN300-S2-20-122-02-NCO，属于超薄正面出光安全光栅系列

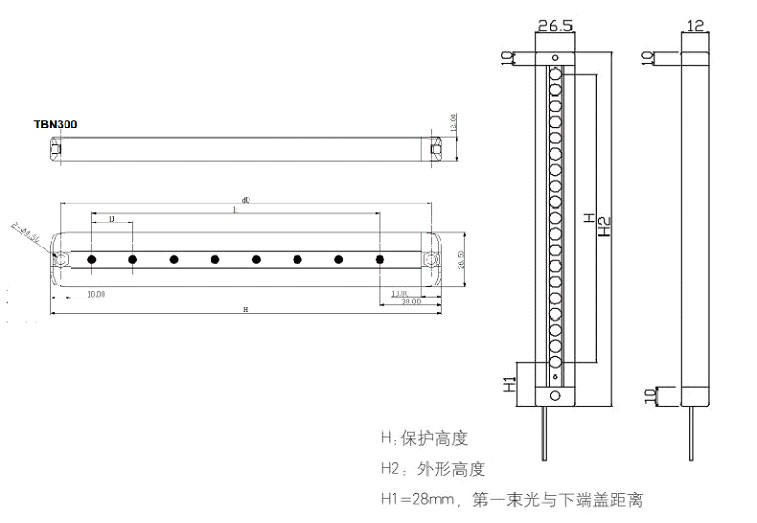

2 外观尺寸为12*26.5*H mm，采用铝合金材质，银色外观
3 防护等级IP65，适应多种工业环境
4 抗干扰能力强：可抗电磁辐射、频闪灯光、焊接弧光及周围光源，抗光干扰达10000Lux（入射角25°）
5 完善的自检功能：失电或故障时不发出错误信号，诊断覆盖率>99%
6 安全保护设计：具备短路极性保护，短接反接不会损坏设备；自保功能（遮挡后维持断开，需复位恢复）
7 性能参数：响应时间<20ms，检测距离0-2000mm自动调节，光轴间距10/20mm，检测精度18/28mm，保护高度100mm至620mm（可订做）
8 电气参数：电源电压DC24V±10%，工作电流<200mA，负载电流<200mA，支持独立NPN/PNP晶体管输出
9 环境适应性：工作温度-10℃~55℃（无结霜凝雾），存储温度-40℃~70℃；抗振动（10Hz~55Hz，振幅0.35mm），抗冲击（加速度10g，脉冲16ms）
10 符合国家标准：GB4548-2007（传导骚扰抗干扰度）、GB9254-2008（抗辐射干扰）
11 安装方式灵活：支持上下或左右安装

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 冲压机械设备：用于防护操作人员手部或身体进入冲压区域，避免压伤事故
2 剪切与切割设备：如剪板机、切割机等，防止人员接触刀刃危险区域
3 自动化生产线：在流水线的危险工位（如机器人上下料、装配工位）设置防护，避免误操作伤害
4 注塑与成型设备：注塑机合模区域防护，防止操作人员手臂伸入模具间
5 包装与物流设备：如封箱机、码垛机的运动部件周围，防止夹手或碰撞
6 金属加工设备：如车床、铣床的操作区域防护，避免加工过程中人员接触旋转部件
7 电子制造设备：SMT生产线的自动化设备防护，保障操作人员安全

注意事项 PRECAUTIONS

1 安装时需确保发射端与接收端光轴对齐，避免被其他物体遮挡，影响检测效果
2 接线必须严格按照产品接线示意图执行：棕色线接24V+，蓝色线接0V，白色线为同步线，黑色线为输出线（NPN/PNP需对应）
3 工作环境需符合温度范围（-10℃~55℃无结霜凝雾）和湿度要求（35%RH~85%RH），避免极端环境使用
4 日常维护需定期清洁光栅表面，防止灰尘、油污遮挡光轴，影响信号传输
5 避免设备受到强烈振动或冲击，如发现外壳损坏或光轴偏移，应立即停止使用并检查
6 设备出现故障时，请勿自行拆解维修，应联系专业技术人员或厂家售后处理
7 使用过程中如遇光栅遮挡，需按复位按钮恢复通光状态，不可强行操作设备
8 存储时应放置在干燥、通风处，温度范围-40℃~70℃，湿度35%RH~95%RH
