TBN300-S2-20-114-02-NCO实物图

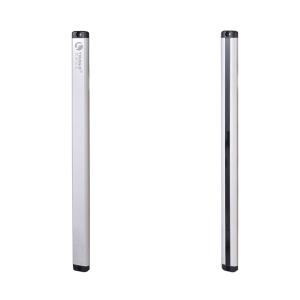

TBN300-S2-20-114-02-NCO商品缩略图

TINBOB(更豪)超薄正面出光安全光栅20间距高度1190MM

  • 工业品

价格：￥1057.68价格含税（税率13%）

品牌名称
TINBOB(更豪)
商品型号
TBN300-S2-20-114-02-NCO
商品编号
C22381983
商品毛重

1克(g)

颜色
银色
材质
铝合金

  • 广东仓0

购买数量

(1对/盒，最小起订量1对，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

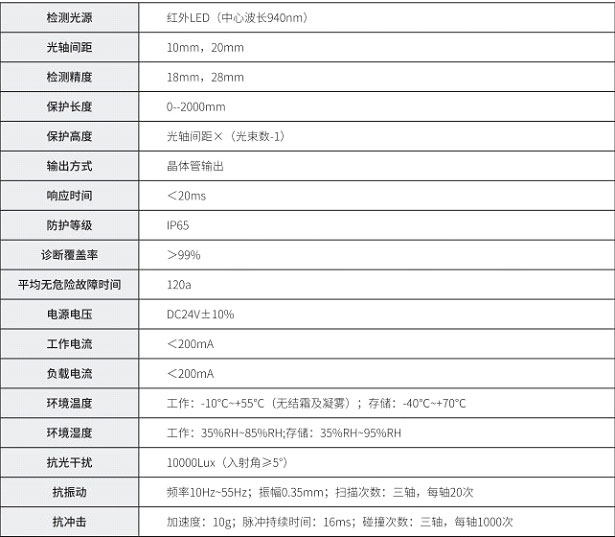

商品参数

属性参数值
商品目录安全光栅
颜色银色
材质铝合金
外观尺寸12*26.5*H(mm)
供电电压DC24V±10%
输出电流≤200MA
功率<5W
响应时间<20MS
属性参数值
光轴间距10/20/40MM
同步方式线同步
发光光源红外 LED(中心波长 940nm)
防护等级ip65
检测精度18/28/48MM
工作温度-10℃∽55℃
安装方式上下/左右
信号输出NPN/PNP

商品详情

产品特点 FEATURES

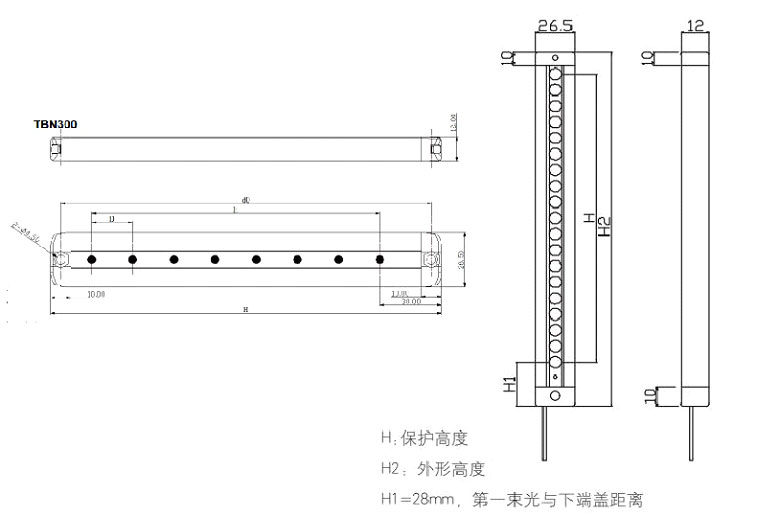

1 材质为铝合金，超薄设计（外观尺寸12*26.5*H mm），正面出光结构，安装灵活
2 防护等级IP65，适应工业恶劣环境，抗振动（10Hz~55Hz振幅0.35mm）、抗冲击（10g脉冲16ms）能力强
3 响应时间<20ms，检测精度18mm/28mm，光轴间距10mm/20mm，保护距离0-2000mm自动调节
4 具备完善的自检功能，失电或故障时不输出错误信号，诊断覆盖率>99%
5 短路极性保护：光栅短接或反接不会损坏设备，提升使用安全性
6 自保功能：遮挡后维持断开状态，需复位按钮恢复，防止误操作
7 输出方式支持NPN/PNP晶体管输出，符合GB4548-2007、GB9254-2008电磁兼容标准
8 抗光干扰能力达10000Lux（入射角25°），电磁辐射复杂环境可正常工作
9 工作电压DC24V±10%，工作电流<200mA，功率<5W，能耗低
10 保护高度范围100mm至620mm（可订做），光轴数量按需配置

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 工业自动化设备：如冲床、液压机、折弯机等金属加工设备，防止操作人员肢体进入危险区域
2 注塑成型设备：注塑机合模区域防护，避免夹手事故
3 自动化生产线：传送带入口/出口、机器人工作站周边，保障人员安全
4 包装机械：封箱机、捆扎机的操作区域防护
5 切割设备：激光切割机、等离子切割机的工作区域安全防护
6 其他需要安全防护的设备：如印刷机、纺织机械、装配线等

注意事项 PRECAUTIONS

1 安装时需确保发射器与接收器光轴对齐，无遮挡物，安装固定牢固，避免振动导致光轴偏移
2 接线需严格按照接线示意图操作：棕色线接24V+，蓝色线接0V，白色同步线短接，黑色线为输出线
3 工作环境需符合温度范围（-10℃~55℃，无结霜凝雾）及湿度要求（35%RH~85%RH），避免极端环境使用
4 定期检查光栅表面是否清洁，有无划痕或损坏，光轴是否正常
5 遮挡光栅后需按复位按钮恢复通光状态，不可强行操作设备
6 避免强光直射受光器，防止影响检测精度
7 禁止私自拆卸或改装光栅，如需维修请联系专业人员
8 存储环境需保持干燥，温度范围-40℃~70℃，避免潮湿或高温

规格书
