TBN300-S2-20-018-02-NCO实物图

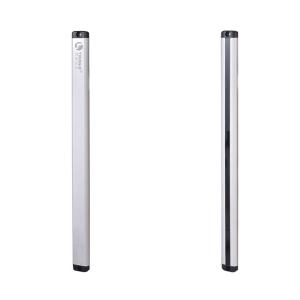

TBN300-S2-20-018-02-NCO商品缩略图

TINBOB(更豪)超薄正面出光安全光栅20间距高度230MM

  • 工业品

价格：￥298.32价格含税（税率13%）

品牌名称
TINBOB(更豪)
商品型号
TBN300-S2-20-018-02-NCO
商品编号
C22381959
商品毛重

1克(g)

颜色
银色
材质
铝合金

  • 广东仓0

购买数量

(1对/盒，最小起订量1对，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

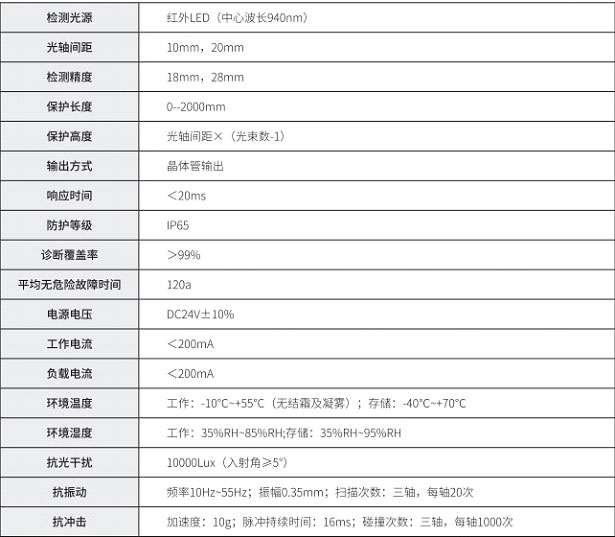

商品参数

属性参数值
商品目录安全光栅
颜色银色
材质铝合金

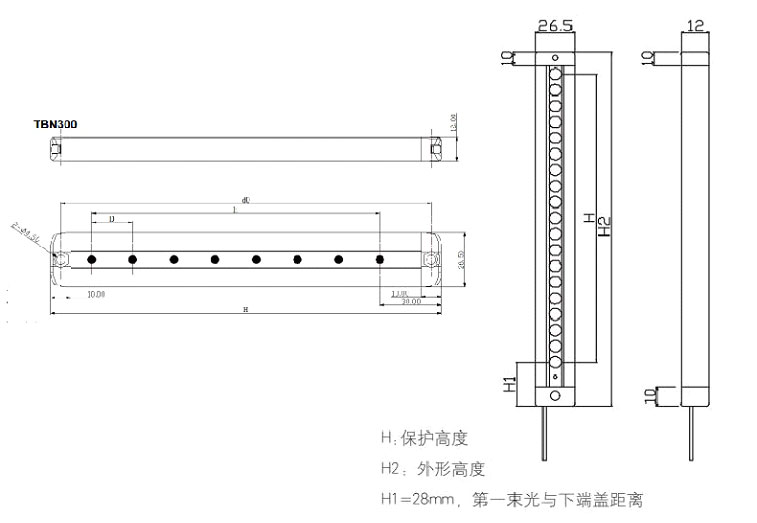

外观尺寸12*26.5*H(mm)
供电电压DC24V±10%
输出电流≤200MA
功率<5W
响应时间<20MS
属性参数值
光轴间距10/20/40MM
同步方式线同步
发光光源红外 LED(中心波长 940nm)
防护等级ip65
检测精度18/28/48MM
工作温度-10℃∽55℃
安装方式上下/左右
信号输出NPN/PNP

商品详情

产品特点 FEATURES

1 品牌为TINBOB(更豪)，型号属于TBN300系列，外壳采用铝合金材质，坚固耐用且散热性能好
2 超薄设计，外观截面尺寸12×26.5mm，便于在狭小空间安装
3 防护等级达IP65，具备良好的防尘防水性能，适应多种工业环境
4 抗干扰能力强：对电磁辐射、频闪灯光、焊接弧光及周围光源（10000Lux入射角5°）有良好抗干扰性，符合GB4548-2007传导骚扰抗干扰度及GB9254-2008抗辐射干扰标准
5 响应时间短（<20ms），能快速检测遮挡并触发保护动作
6 采用DC24V安全电压供电，工作电流<200mA，使用安全且能耗低
7 具备完善的自检功能：失电或故障时不输出错误信号，确保设备安全；诊断覆盖率>99%，平均无危险故障时间达120a
8 支持NPN/PNP晶体管输出方式，输出电流≤200mA，适配多种控制系统
9 检测距离可在0-2000mm内自动调节，光轴间距可选10mm/20mm，保护高度100mm-620mm（可定制），检测精度18mm/28mm
10 具备短路极性保护：光栅短接或反接不会损坏设备；自保功能：遮挡后维持断开状态，需复位按钮恢复
11 适应环境广：工作温度-10℃~55℃（无结霜凝雾），存储温度-40℃~70℃；抗振动（10Hz-55Hz振幅0.35mm）、抗冲击（10g脉冲16ms）性能优异

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 工业机床防护：适用于冲床、折弯机、注塑机、剪板机等设备的危险区域防护，防止操作人员肢体进入危险区被挤压或剪切
2 自动化生产线：在流水线的物料传输、装配工位等区域设置，避免人员误触运动部件造成伤害
3 物流与包装设备：如传送带、包装机、码垛机等，保护操作人员在设备运行时的安全
4 焊接与切割设备：防止焊接弧光或切割工具对人员造成伤害，同时避免误操作触发设备
5 机器人工作站：在工业机器人的工作范围周边安装，防止人员靠近时被机器人碰撞
6 其他自动化设备：如自动化仓储系统、检测设备等需要安全隔离的场景

注意事项 PRECAUTIONS

1 安装接线：严格按照接线示意图操作，发射端与接收端的棕色线接DC24V+，蓝色线接0V，白色线为同步线短接；避免电源极性反接或短路，防止设备损坏
2 安装位置：确保保护光栅覆盖设备的所有危险区域，光轴对齐无遮挡；安装支架需牢固，避免振动导致光轴偏移
3 日常维护：定期清洁光栅表面灰尘，防止遮挡影响检测精度；检查线缆连接是否松动，确保信号传输稳定
4 环境要求：避免在结霜、凝雾或湿度超标的环境下长期工作；远离强电磁干扰源（如大型电机），若无法避免需采取屏蔽措施
5 操作规范：设备运行时勿随意遮挡光栅，如需进入危险区域需先停止设备并切断电源；光栅触发自保后，需按复位按钮恢复正常状态
6 存储运输：存储时需放置在干燥通风处，避免高温、低温或潮湿环境；运输过程中轻拿轻放，防止碰撞损坏外壳或内部元件

规格书
