TBN300-S2-20-046-02-NCO实物图
TBN300-S2-20-046-02-NCO商品缩略图

TINBOB(更豪)超薄正面出光安全光栅20间距高度510MM

  • 工业品

价格：￥675.21价格含税（税率13%）

品牌名称
TINBOB(更豪)
商品型号
TBN300-S2-20-046-02-NCO
商品编号
C22381966
商品毛重

574.4克(g)

颜色
银色
材质
铝合金

  • 广东仓1

购买数量

(1对/盒，最小起订量1对，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

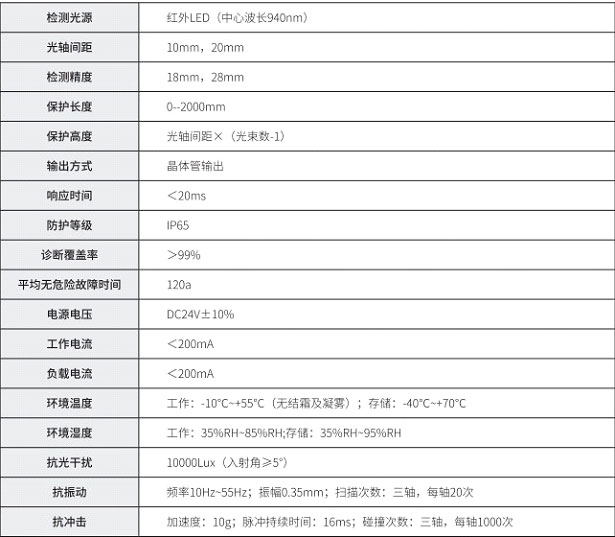

商品参数

属性参数值
商品目录安全光栅
颜色银色
材质铝合金

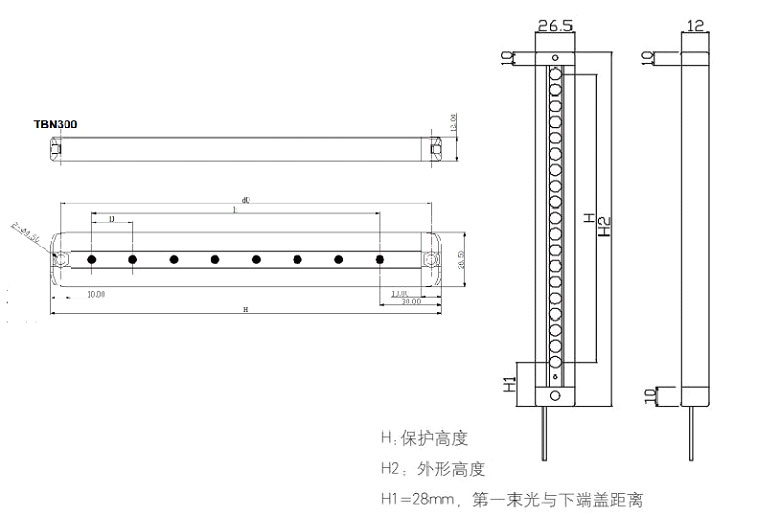

外观尺寸12*26.5*H(mm)
供电电压DC24V±10%
输出电流≤200MA
功率<5W
响应时间<20MS
属性参数值
光轴间距10/20/40MM
同步方式线同步
发光光源红外 LED(中心波长 940nm)
防护等级ip65
检测精度18/28/48MM
工作温度-10℃∽55℃
安装方式上下/左右
信号输出NPN/PNP

商品详情

产品特点 FEATURES

1 超薄正面出光设计，铝合金材质，外观尺寸12*26.5*H(mm)，结构紧凑节省安装空间
2 光轴间距可选10mm/20mm，保护高度100mm-620mm（支持定制），检测距离20mm-2000mm自动调节，适配不同防护需求
3 防护等级IP65，抗光干扰10000Lux（入射角≥5°），抗振动（10Hz-55Hz振幅0.35mm）及抗冲击性能强，适应复杂工业环境
4 响应时间<20ms，检测精度18mm/28mm，快速识别遮挡，保障安全
5 具备短路极性保护（反接/短接不损坏设备）、完善自检功能（故障时不发错误信号）及自保功能（遮挡后需复位恢复）
6 支持NPN/PNP晶体管输出，工作电压DC24V±10%，工作电流<200mA，负载电流<200mA，符合GB4548-2007、GB9254-2008标准
7 平均无危险故障时间120a，诊断覆盖率>99%，可靠性高

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 工业机床防护：如冲床、折弯机、剪板机、注塑机等设备的操作区域，防止人员肢体误入危险区域触发设备停机
2 自动化生产线：用于流水线的物料传输区域，避免人员接触高速运转的机械部件
3 物流仓储设备：如分拣机、堆垛机的工作区域防护，防止人员或货物碰撞造成事故
4 电梯与门禁系统：电梯门的防夹防护，或工业门禁的人员进出安全检测
5 其他危险区域：如机器人工作站、焊接设备周围，需要隔离危险操作区域的场景

注意事项 PRECAUTIONS

1 安装接线需严格按照示意图操作：发射端与接收端棕色线短接后接24V+，蓝色线短接后接0V，白色线为同步线短接，黑色线为输出线；避免反接或短路，防止设备损坏
2 工作环境需符合要求：温度范围-10℃~55℃（无结霜凝雾），湿度35%RH~85%RH；存储环境温度-40℃~70℃，湿度35%RH~95%RH，避免极端环境影响性能
3 避免强光直射受光器，防止干扰检测信号；定期清洁光栅表面，保持透光良好
4 遮挡光栅后需按复位按钮恢复通光状态，不可强制解除防护
5 安装时需确保光轴对齐，保护区域完全覆盖危险部位；根据检测物体尺寸选择合适的光轴间距（如小物体选10mm间距）
6 定期检查设备状态：包括线缆连接、光栅外观有无损坏、自检功能是否正常，确保防护有效

规格书

放大查看下载PDF
