TBN300-S2-20-022-02-NCO实物图
TBN300-S2-20-022-02-NCO商品缩略图

TINBOB(更豪)超薄正面出光安全光栅20间距高度270MM

  • 工业品

价格：￥403.32价格含税（税率13%）

品牌名称
TINBOB(更豪)
商品型号
TBN300-S2-20-022-02-NCO
商品编号
C22381960
商品毛重

392.8克(g)

颜色
银色
材质
铝合金

  • 广东仓1

购买数量

(1对/盒，最小起订量1对，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

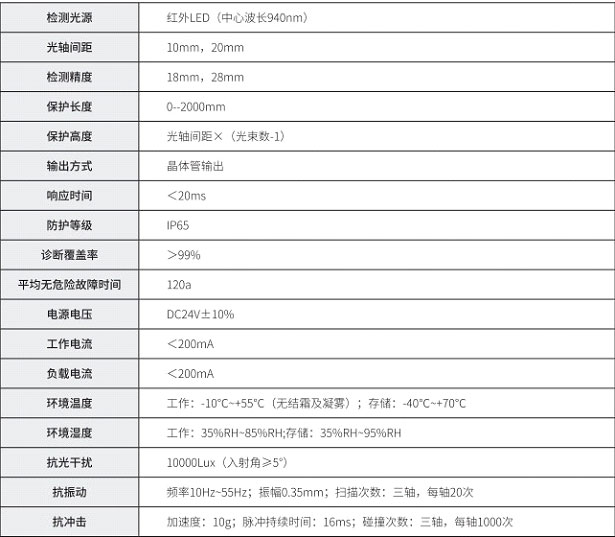

商品参数

属性参数值
商品目录安全光栅
颜色银色
材质铝合金

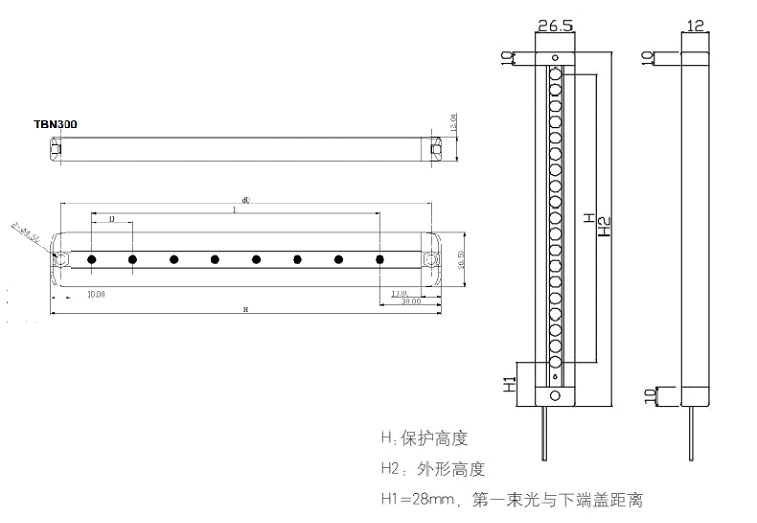

外观尺寸12*26.5*H(mm)
供电电压DC24V±10%
输出电流≤200MA
功率<5W
响应时间<20MS
属性参数值
光轴间距10/20/40MM
同步方式线同步
发光光源红外 LED(中心波长 940nm)
防护等级ip65
检测精度18/28/48MM
工作温度-10℃∽55℃
安装方式上下/左右
信号输出NPN/PNP

商品详情

产品特点 FEATURES

1 品牌为TINBOB(更豪)，型号TBN300系列，超薄正面出光设计，外形尺寸12*26.5*H(mm)，材质铝合金
2 光轴间距可选10mm/20mm，保护高度范围100mm至620mm（支持定制），检测精度对应18mm/28mm
3 防护等级IP65，具备良好的防尘防水性能，适应工业恶劣环境
4 响应时间＜20ms，检测距离0-2000mm内自动调节，对射精准快速
5 抗干扰能力强：对电磁信号、频闪灯光、焊接弧光及周围光源（10000Lux入射角5°）有良好抗干扰性，符合GB4548-2007和GB9254-2008抗干扰标准
6 安全保护功能：短路极性保护（短接反接不损坏）、完善自检功能（故障时不发错误信号）、自保功能（遮挡后维持断开需复位）
7 输出方式支持NPN/PNP晶体管输出，负载电流≤200mA，电源采用DC24V±10%安全电压，避免触电风险
8 诊断覆盖率＞99%，平均无危险故障时间120a，稳定性高
9 安装方式灵活，可上下或左右固定，适应不同设备布局需求

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 工业机械设备安全防护：如冲床、液压机、折弯机、剪板机等危险操作区域的人体或物体误入检测，触发设备紧急停止
2 自动化生产线防护：生产线入口/出口、物料传输通道的人员闯入防护，保障生产流程安全
3 机器人工作站隔离：工业机器人周边区域的安全光栅布置，防止人员靠近运行中的机器人
4 包装与切割设备防护：包装机、激光切割机、等离子切割机等设备的操作安全保护
5 物流输送系统：传送带的分拣区域、装卸区域的安全检测，避免人员被夹伤或设备损坏
6 其他需要安全隔离的工业场景：如注塑机、压合机等设备的危险区域防护

注意事项 PRECAUTIONS

1 安装时需确保发射端与接收端光轴完全对齐，避免遮挡，保证检测精度
2 接线需严格遵循接线图规范：发射端与接收端棕色线短接后接24V+，蓝色线短接后接0V，白色线短接为同步线，黑色线为输出线（NPN/PNP可选）
3 工作环境需符合温度范围（-10℃~55℃无结霜凝雾）及湿度要求（35%RH~85%RH），避免极端环境影响性能
4 定期清洁光栅表面，防止灰尘、油污等遮挡光轴，影响检测效果
5 遮挡光栅后需按复位按钮方可恢复通光状态，严禁强制解除防护状态
6 避免在强电磁干扰源附近使用，若无法避免需采取屏蔽措施减少干扰
7 存储时需置于温度-40℃~70℃、湿度35%RH~95%RH的环境，注意防潮防尘
8 负载电流不得超过200mA，避免过载导致设备损坏
9 安装固定需牢固，防止振动（频率10Hz~55Hz振幅0.35mm）影响设备稳定性
10 严格遵循DC24V±10%的电源电压要求，避免电压异常损坏设备
