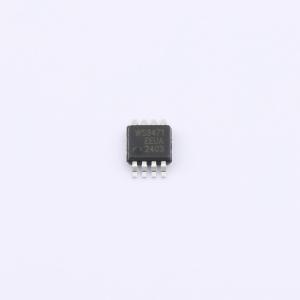

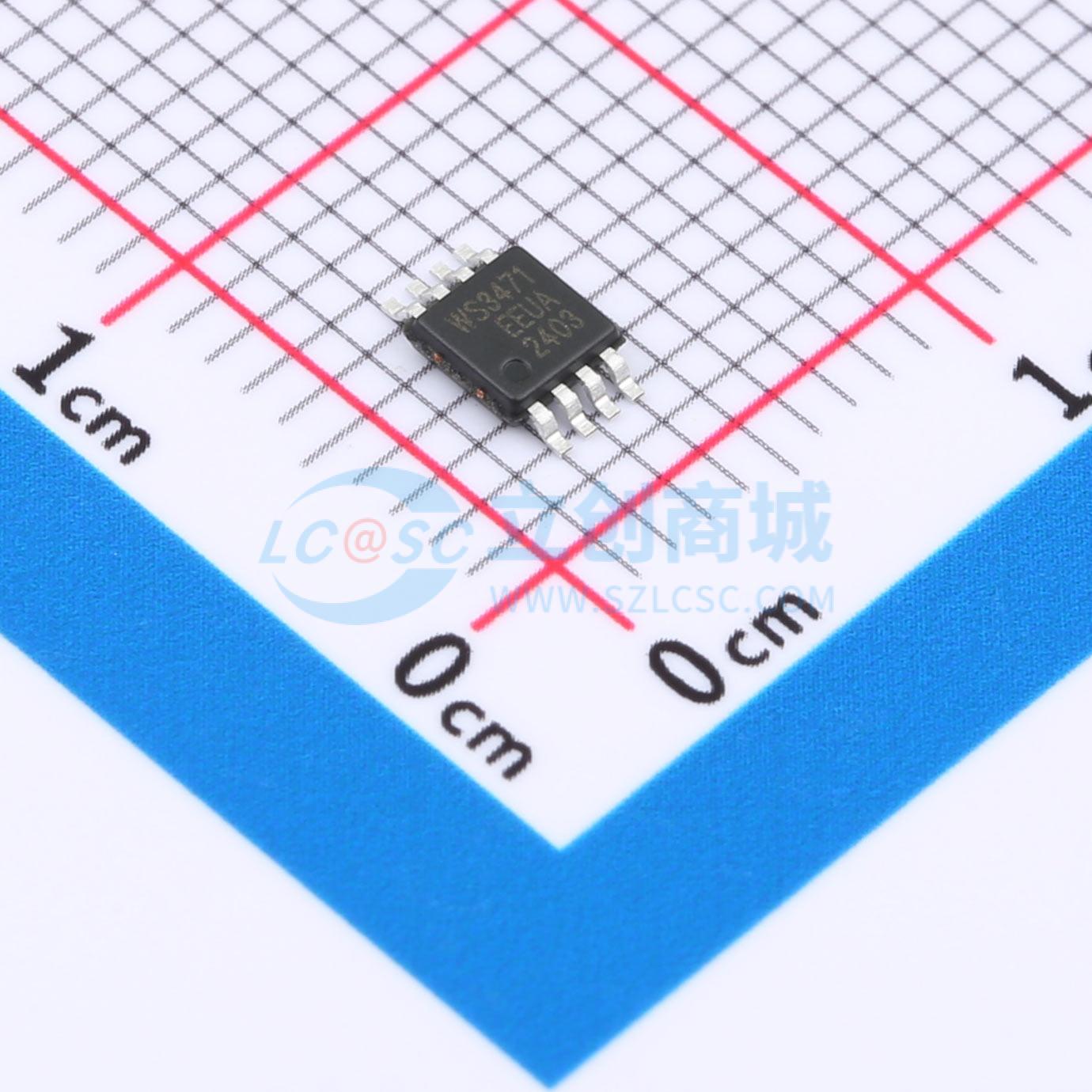

WS3471EEUA
RS485/RS422接口芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS3471是一款专门用于锂电池供电场景的RS-485/RS-422收发器电路；当芯片接收器工作，驱动器关断时，在3.6V供电电源下芯片仅消耗1.6uA的电流。WS3471可以保证在2.5V~5.5V电压范围内正常工作，宽范围的工作电压可以保证芯片在锂电池供电条件下能够正常的工作。WS3471芯片接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上，实现半双工通信。总线还具有失效保护功能，当接收器输入端开路或者短路时，可以保证接收器输出逻辑高电平。所有驱动器输出提供±15kV人体模式ESD保护，采用8脚SO封装，工作于-40°C至 +85°C温度范围。
- 品牌名称
- NJGW(南京国微)
- 商品型号
- WS3471EEUA
- 商品编号
- C22381389
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.397克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 2.5V~5.5V | |
| 数据速率 | 64Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 2uA | |
| 通讯模式 | 半双工 |
