RN7302(V3)

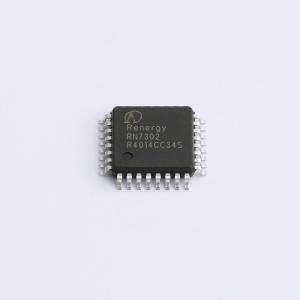

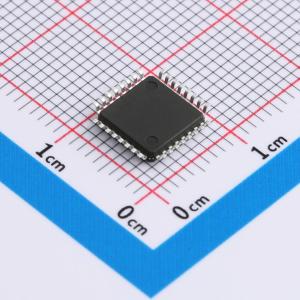

RN7302(V3),LQFP32
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- pin to pin兼容老版本 RN7302，性能更具优势
- 品牌名称
- 锐能微
- 商品型号
- RN7302(V3)
- 商品编号
- C22381390
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 多相电量芯片 | |
| 通道数 | 3 | |
| 精度 | 0.1% | |
| 工作电压 | 3V~3.63V | |
| 动态范围 | 10000:1 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 工作电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 1.25V | |
| 基准电压源温漂 | 5ppm/℃ | |
| 时钟频率(fc) | 8.192MHz |
商品概述
锐能微三相计量芯片V3版（包括型号RN8302B\RN8302C\RN8306\RN7302\RN7306）是一款多功能、高精度、高可靠性、低功耗的三相计量专用芯片，可广泛适用于智能电表、能耗分析、电力监测、电气安全等领域多种表型设计。 锐能微三相计量芯片支持互感器、全锰铜和罗氏线圈，典型应用包括：国网智能表（互感器、全锰铜）、国网物联表（互感器、全锰铜）、国网导轨表（罗氏线圈）。
商品特性
- 计量：
- 提供全波、基波有功电能，10000:1动态范围内，非线性误差<0.1%，满足0.5S和0.2S级有功电能表精度要求，支持双向计量，电能累加方式可选代数和、绝对值和、正向或负向，电能累加源可选瞬时功率或半波功率，满足IEC62053 - 22:2020，GB/T 17215.321 - 2021系列标准以及OLML R 46 - 1/2:2012
- 提供全波、基波无功电能，10000:1动态范围内，非线性误差<0.1%，支持双向计量，电能累加方式可选代数和、绝对值和、正向或负向，电能累加源可选瞬时功率或半波功率，满足IEC62053 - 23:2020，GB/T 17215.323 - 2008系列标准以及OLML R 46 - 1/2:2012
- 提供全波、基波视在电能，视在电能累加源可选瞬时功率或半波功率
- 提供有功、无功功率方向，支持四象限判断
- 潜动启动方式提供功率和电流可选，阈值可调
- 电表常数可调
- 提供有功、无功、视在的快速脉冲计数
- 提供5路可配置的CF脉冲输出（全波/基波有功/无功/视在可选）
- 支持分相计量，提供3路可配置的分相CF脉冲输出（全波/基波有功/无功/视在可选）
- 提供12路自定义功率寄存器以及3路自定义CF脉冲输出，独立脉冲常数，支持谐波电能表，满足GB/T 17215.302 - 2013要求
- 提供RMS、PQS两种视在功率、能量计量，符合IEEE1459 - 2010，GB/T 18216_12 - 2010及最新标准
- 测量：
- 提供全波和基波有功、无功、视在功率，符合IEEE1459 - 2010，GB/T 18216_12 - 2010及最新标准
- 提供分相半周波更新的全波有功、无功功率，更新方式可选过零方式或半周波数，符合IEC61000 - 4 - 30:2008标准
- 提供分相半周波更新的基波有功、无功功率，更新方式可选过零方式或半周波数，符合IEC61000 - 4 - 30:2008标准
- 提供全波、基波和谐波三相电压电流有效值
- 提供8K速率更新的基波瞬时有效值
- 提供计量通道、和同步采样通道两套半波有效值
- 提供三相电压矢量和、电流矢量和的有效值输出，电压矢量和计算中A\B\C各相参与方式可配置
- 提供全波、基波功率因数
- 提供电压线频率，测量误差<0.02%，电压线频率更新周期可选1周波和32周波
- 提供各相电压电流相角，测量误差<0.02°，相角更新周期可选1周波和32周波
- 提供七路过零检测，过零阈值可设置
- 提供电压相序错检测
- 提供失压指示，失压阈值可设置
- 提供电压暂降检测
- 提供过压、过流检测
- 支持罗氏线圈
- 电能质量：
- 支持电能质量分析和非侵入式用电负荷识别所需的波形数据，支持多通道不同点数组合
- 支持S级电能质量分析功能，执行标准为IEC61000 - 4 - 30:2008，包括谐波、间谐波、不平衡度、电压波动、闪变、骤升、骤降等
- 提供两套半波有效值测量，用于骤升、骤降等计算
- 支持故障录波
- 按照IEC标准实现闪变计算，支持瞬时闪变计算结果输出
- 波形输出：
- 提供各种瞬时、同步，全波、基波，电压、电流、功率波形数据
- 支持最高512点/周波固定采样率数据或者同步采样数据，支持整个通带内的谐波增益自动补偿
- 支持波形数据的直流offset校正、相位校正和增益校正
- 提供896地址单元（每单元3bytes）ADC数据缓存，支持多通道不同点数组合
- 支持最多连续64地址单元（每单元3bytes）SPI burst读波形缓存功能
- 误差自动温补（ECT）：
- 支持SAR&TPS测温功能，满足±2°C测温需求
- 支持硬件自动温补、半自动温补、软件自动温补等方式，高温段/低温段线性增益补偿
- 防窃电：
- 提供零线电流测量，零线电流ADC的PGA倍数最大支持16倍，方便支持锰铜取样
- 提供一种低功耗模式NVM2，用于电流比较预判，阈值4档可设置，功耗小于150μA
- 提供一种低功耗模式NVM1，实现低功耗电流有效值测量，功耗小于2.5mA
- 提供全失压主动上报功能，典型应用平均功耗仅为7μA
- 软件校表：
- 提供七路ADC通道增益校正
- 提供七路ADC通道相位校正，其中A、B、C三路电流通道支持分段相位校正
- 提供功率增益校正
- 提供有功、无功功率分段相位校正
- 提供有功、无功、有效值Offset校正
- 提供AUTODC DCOffset校正功能
- 提供校验和寄存器，对校表数据自动校验
- 提供脉冲加倍功能，便于小信号校表
- 满足OLML R 46中关于尖顶波、平顶波等新增测试要求
- 满足动态负荷计量要求，满足负载电流快速变化测试要求
- 适用于三相三线、三相四线制，支持三相三线及三相四线自适应
- 具有电源监控功能
- 内置1.25V ADC基准电压，温度系数典型值±5ppm/°C，也可外接基准电压
- 具有高速SPI接口，传输速率可达3.5Mbps，提供burst读波形缓存和burst读寄存器功能
- 具有高速波形数据发送HSDC接口，传输速率可达4.096Mbps，提供CRC校验
- 具有两个中断输出引脚
- 晶体8.192MHz，芯片集成10MΩ偏置电阻
- 工作电压范围：3.3V±10%
- 工作温度范围： - 40°C~ + 85°C
- 采用LQFP32/LQFP44/LQFP48绿色封装
- 通过欧盟RoHS指令2011/65EU附录的修订指令(EU)2015/863的测试需求
应用领域
- 智能电表
- 能耗分析
- 电力监测
- 电气安全
- 国网智能表（互感器、全锰铜）
- 国网物联表（互感器、全锰铜）
- 国网导轨表（罗氏线圈）
- 传统普通三相计量方案
- 低成本小尺寸电测仪表
- 有谐波计量、电能质量、拓扑识别、非侵入式负荷识别等高端需求的三相计量领域
- 直流电压测量
