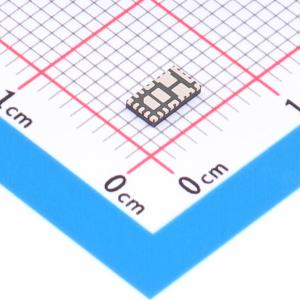

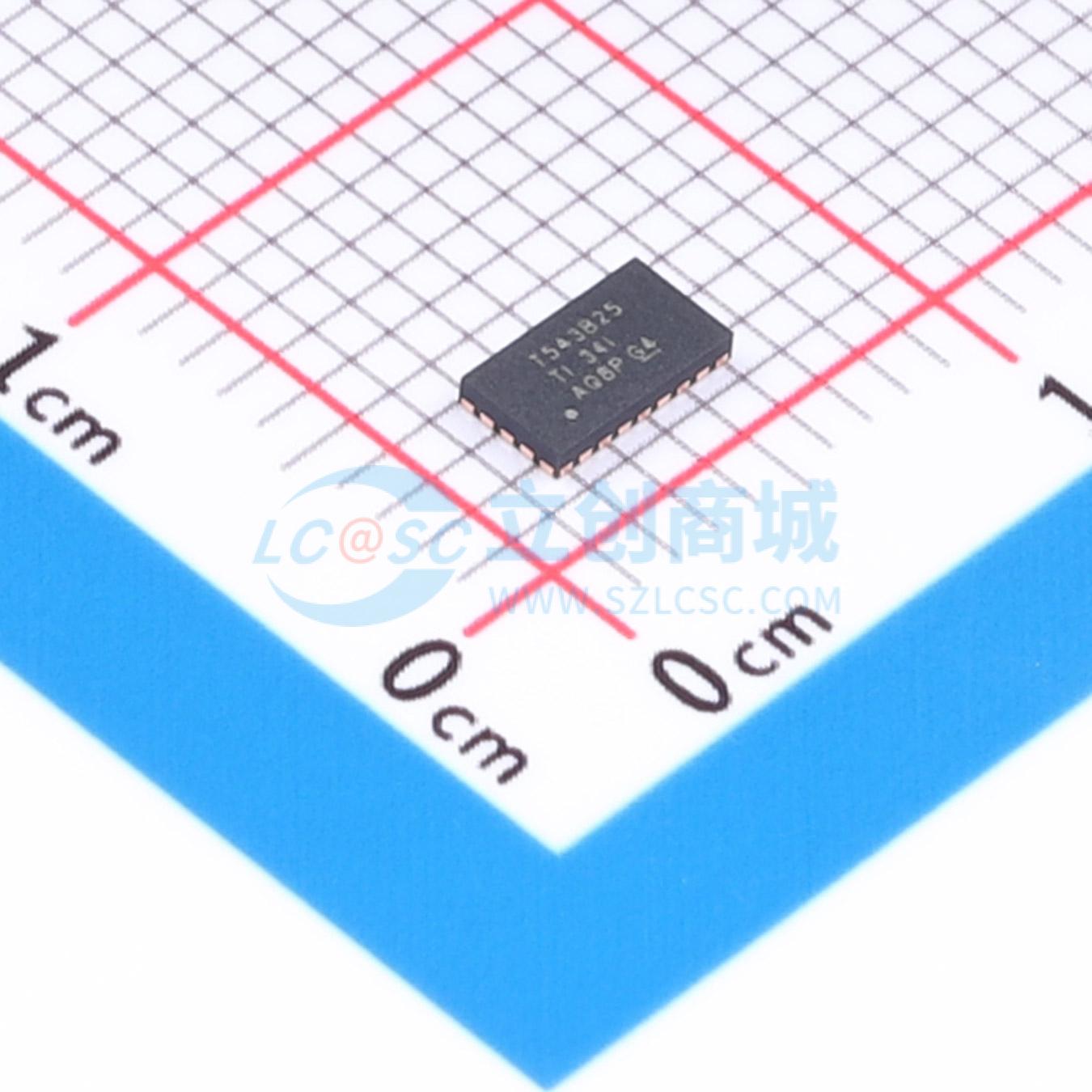

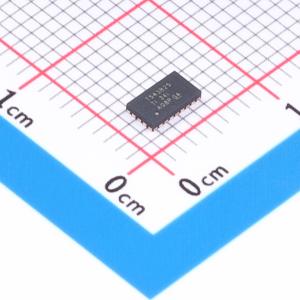

TPS543B25RYSR

降压型 25A 4V~18V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是一款高效率18V、25A同步降压转换器，采用内部补偿的定频高级电流模式(ACM)控制架构，可在处于FCCM模式长期运行的同时，产生0.5V至7V的输出电压。该器件可提供高效率，且运行时的开关频率高达2.2MHz，使得该器件适用于需要小巧解决方案尺寸的设计。固定频率控制器可以在500kHz至2.2MHz范围内运行，并且可以通过SYNC引脚与外部时钟同步。其他功能包括高精度电压基准、双线遥感、可选软启动时间、单调启动至预偏置输出、可选电流限制、可调UVLO（通过EN引脚实现）以及全套故障保护。
品牌名称: TI(德州仪器)
商品型号: TPS543B25RYSR
商品编号: C22381544
商品封装: WQFN-FCRLF-17(2.5x4.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	500mV~7V
	输出电流	25A
	开关频率	1MHz；750kHz；1.5MHz；500kHz；2.2MHz
	工作温度	-40℃~+150℃@(TJ)

商品概述

TPS543B25 是一款高效率 18V、25A 同步降压转换器，采用内部补偿的定频高级电流模式 (ACM) 控制架构，可在处于 FCCM 模式长期运行的同时，产生 0.5V 至 7V 的输出电压。该器件可提供高效率，且运行时的开关频率高达 2.2MHz，使得该器件适用于需要小巧解决方案尺寸的设计。固定频率控制器可以在 500kHz 至 2.2MHz 范围内运行，并且可以通过 SYNC 引脚与外部时钟同步。其他功能包括高精度电压基准、双线遥感、可选软启动时间、单调启动至预偏置输出、可选电流限制、可调 UVLO（通过 EN 引脚实现）以及全套故障保护。

商品特性

固定频率、内部补偿、高级电流模式 (ACM) 控制集成 6.5mΩ 和 2mΩ MOSFET
输入电压范围为 4V 至 18V
0.5V 至 7V 输出电压范围
真差分遥感放大器 (RSA)
三种可选的 PWM 斜坡选项，可优化控制环路性能
五种可选的开关频率：500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
与一个外部时钟同步
0.5V，整个温度范围内的电压基准精度为 ±0.5%
1ms、2ms、4ms 和 8ms 可选软启动时间
单调启动至预偏置输出
可选的电流限制，支持 25A 和 20A 运行
具有可调节输入欠压锁定功能的使能端
电源正常输出监视器
输出过压、输出欠压、输入欠压、过流和过热保护
–40℃ 至 150℃ 的工作结温范围
2.5mm×4.5mm，17 引脚 WQFN - HR 封装，间距为 0.5mm
无铅（符合 RoHS 标准）
与以下器件引脚兼容：20A - TPS543B22、16A - TPS543A26 和 12A - TPS543A22
采用热增强型封装 TPS543B25T（快插兼容）
可提供 SIMPLIS 模型
使用 TPS543B25 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

无线和有线通信基础设施设备
光纤网络
测试和测量
医疗和保健

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.6mA
	开关管(内置/外置)	内置
	输出类型	可调
