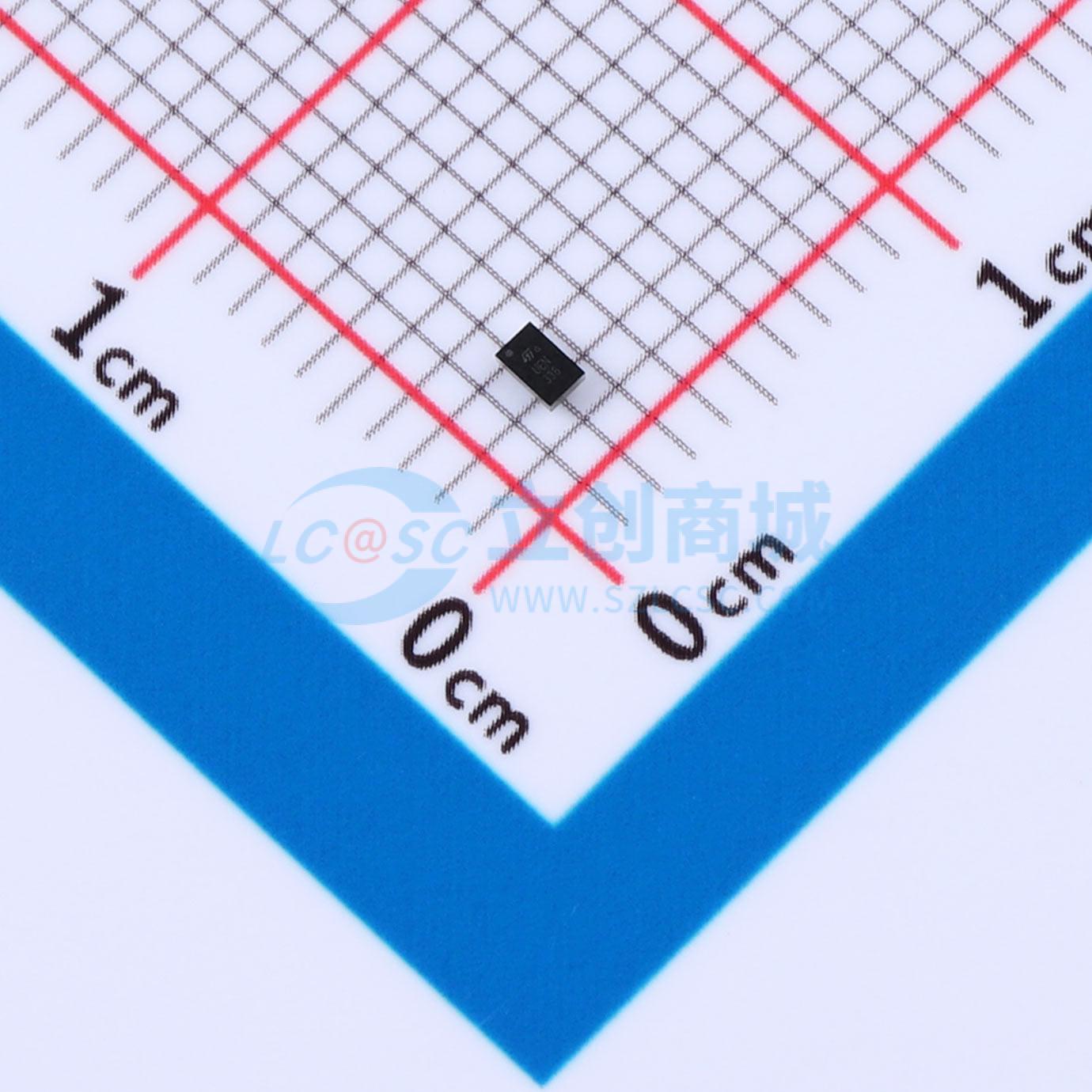

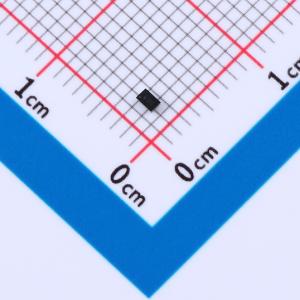

温馨提醒：图片仅供参考，商品以实物为准
MLPF-WB-04D3
MLPF-WB-04D3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成了阻抗匹配网络和谐波滤波器。匹配阻抗网络经过定制，可最大限度提高STM32WBA QFN和BGA系列的射频性能。该设备在非导电玻璃基板上使用意法半导体的IPD技术，优化了射频性能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- MLPF-WB-04D3
- 商品编号
- C22378853
- 商品封装
- CSPGBGA-6(1x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 低通 | |
| 中心频率 | - | |
| 截止频率 | - | |
| 绝对带宽 | 2.4GHz~2.5GHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 61dB；40dB；66dB；51dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.2dB | |
| 工作温度 | -40℃~+105℃ |
商品概述
该器件集成了阻抗匹配网络和谐波滤波器。匹配阻抗网络经过专门设计，旨在最大化STM32WBA QFN和BGA系列的射频性能。该器件采用非导电玻璃基板上的集成无源器件技术，优化了射频性能。
商品特性
- 集成与STM32WBA QFN和BGA系列的阻抗匹配
- 天线侧标称阻抗为50Ω
- 深度抑制谐波滤波器
- 低插入损耗
- 小尺寸
- 回流焊后低剖面高度 ≤630μm
- 高射频性能
- 减少射频物料清单和面积
- 符合ECOPACK2标准的组件
应用领域
- 蓝牙5
- OpenThread
- Zigbee®
- IEEE 802.15.4
- 针对STM32WBA QFN和BGA系列优化
