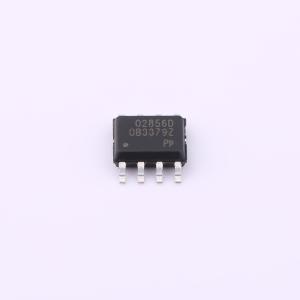

OB3379ZCPA-D

高性能降压型LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高效的LED驱动器，适用于白光LED照明和背光。内置准谐振控制方法的降压DC/DC转换器。控制器采用峰值电流模式控制方案和内部跨导放大器，可在较宽的输入和负载条件下精确控制输出电流。跨导放大器参考由内部参考电压设置，该电压由ADIM引脚的输入和HPWM引脚的占空比决定。提供全面的保护功能，可在各种故障条件下保护系统，如二极管和电感短路保护、CS开路保护、LED+/LED-短路保护、LED开环保护、过温保护（OTP）。逐周期电流限制功能可限制流过外部MOSFET的最大电流。采用SOP8封装。
品牌名称: OB(昂宝)
商品型号: OB3379ZCPA-D
商品编号: C22379558
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1985克(g)

商品参数

商品概述

OB3379X是一款专为白光LED照明和背光设计的高效LED驱动器。它内置了一个准谐振控制方式的降压型DC/DC转换器。该控制器采用峰值电流模式控制方案和内部跨导放大器，可在宽输入和负载条件下精确控制输出电流。跨导放大器的参考值由内部参考电压设定，该内部参考电压由ADIM引脚的输入和HPWM引脚的占空比决定。 OB3379X具备全面的保护功能，可在各种故障条件下保护系统，如二极管和电感短路保护、CS开路保护、LED+ / LED-短路保护、LED开环保护、过温保护（OTP）。逐周期电流限制功能可限制流过外部MOSFET的最大电流。OB3379X采用SOP8封装。

商品特性

系统成本低且效率高
准谐振降压拓扑操作
可编程恒流调节范围为1% - 100%
模拟调光和PWM转模拟组合调光
检测零电压信号以提高效率和EMI性能
LED+ / LED-短路保护
LED开环保护
逐周期电流限制
内置前沿消隐（LEB）
带迟滞功能的VIN欠压锁定
过温保护（OTP）
二极管和电感短路保护
CS开路保护
低待机电流

应用领域

LED照明
LED背光

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	9V~30V
	开关频率	230kHz
	通道数	-

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
