温馨提醒：图片仅供参考，商品以实物为准

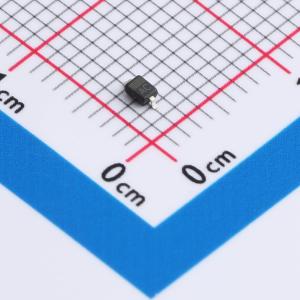

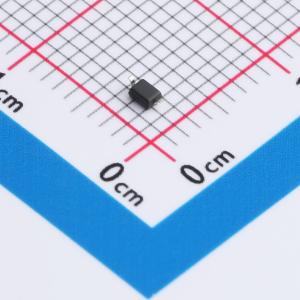

PESD5V0L1BA,115-ES
极性:双向 单路保护 反向关断电压（典型值）：5V (Max) 击穿电压（最小值）：6.5V 钳位电压：13V 峰值脉冲电流（8/20us）：12A，电容Cj：60pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容5.0V，单路双向ESD静电防护器件，30kV，CJ：60pF；音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD5V0L1BA,115-ES
- 商品编号
- C22379576
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 60pF |
商品概述
PESD5V0L1BA,115-ES 是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电、电气快速瞬变和雷击的影响。所有引脚均额定可承受采用 IEC61000-4-2 空气放电方法的 20kV ESD 脉冲。
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准
- ±20kV 接触放电
- ±20kV 空气放电
- 400W 峰值脉冲功率（8/20us）
- 低钳位电压
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 工作电压：3.3 / 5 / 8 / 12 / 15 / 24 V
应用领域
- 便携式电子产品
- 控制与监控系统
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
- 手机及配件
