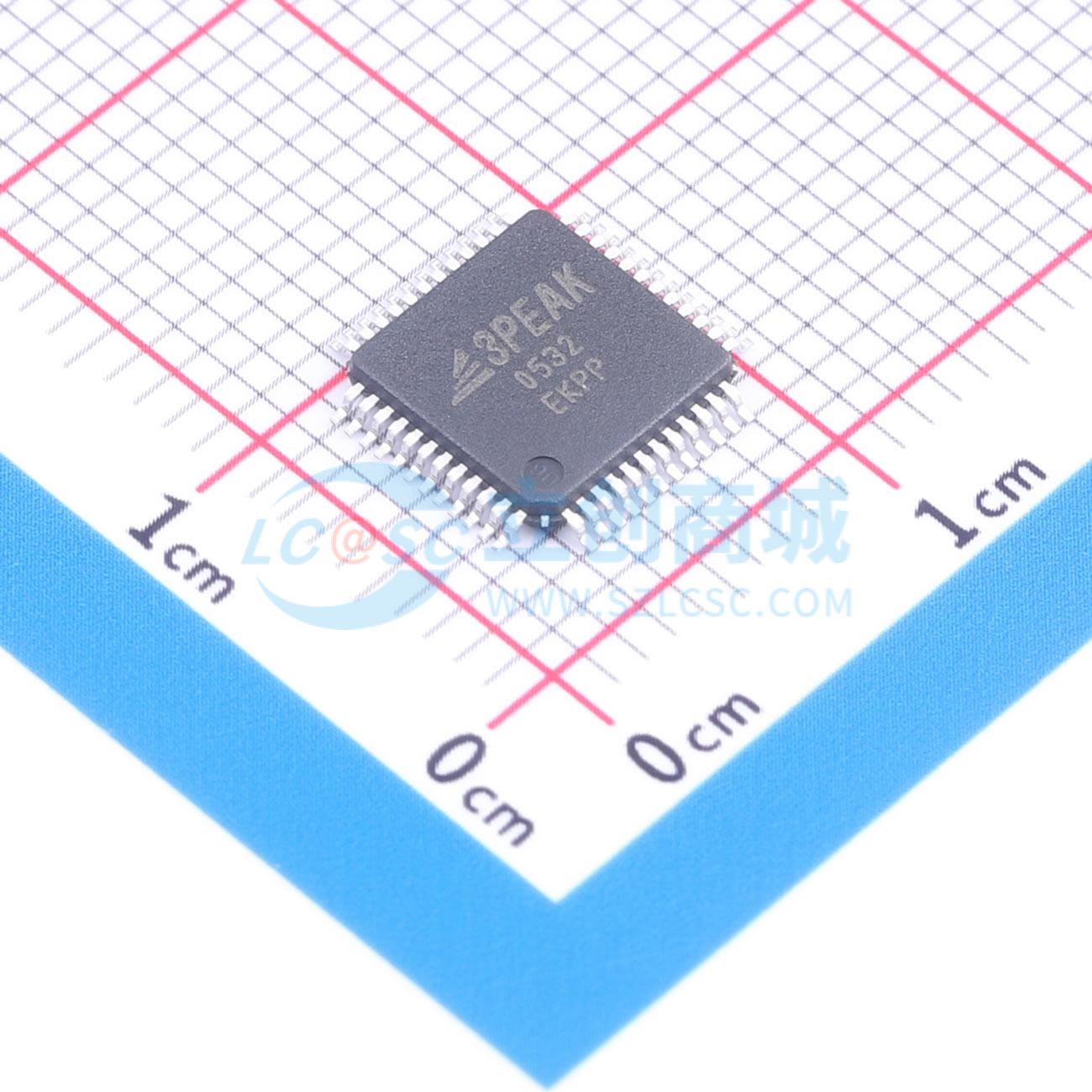

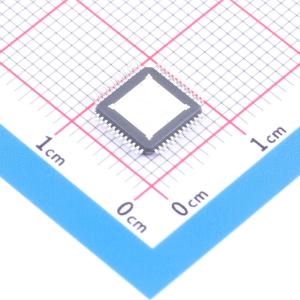

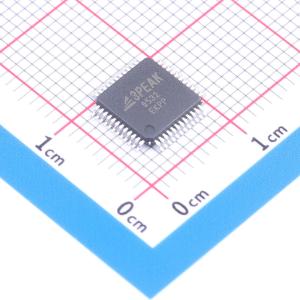

TPAFE0532-QPCR-S
高度集成、低功耗的模拟监控和控制解决方案，含ADC、DAC、内部参考、GPIO和温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPAFE0532-QPCR-S
- 商品编号
- C22379537
- 商品封装
- TQFP-48L-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 2.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 输出缓冲；软复位；可编程增益；内部基准源；内置温度传感器；ESD保护；故障检测 |
商品概述
TPAFE0532是一款高度集成、低功耗的模拟监控与控制解决方案。它包括一个5通道12位ADC、32通道12位DAC（具有可编程输出范围）、一个内部参考源、5个通用输入输出端口（GPIO）和一个本地温度传感器。高度集成显著减少了元件数量，并以小尺寸、低功耗和高可靠性简化了系统设计。
该设备的低功耗、极高集成度和宽工作温度范围使其适用于多通道射频通信系统中功率放大器的一体化、低成本偏置控制电路。灵活的DAC输出范围使该设备可用作多种晶体管技术（如LDMOS、GaN或GaAs）的偏置解决方案。
商品特性
- 32个单调12位DAC
- 可选范围：−10至0 V、−5至0 V、0至5 V和0至10 V
- 高电流驱动能力：高达±20 mA
- 自动量程检测器
- 可选钳位电压
- 12位逐次逼近型ADC
- 5个0 V至5 V范围的高精度输入
- 可编程超范围报警
- 五个通用输入输出端口（GPIO）
- 内部2.5 V参考源
- 内部温度传感器
- 工作温度范围： - 40°C至125°C
- 低功耗SPI兼容串行接口
- 4线模式或3线模式，1.8 V至5.5 V工作电压
- 工作温度： - 40°C至125°C
- 采用TQFP7X7 - 48封装
应用领域
- 无线基础设施
- 蜂窝基站
- 微波回传
- 光网络
- 通用监控与控制
- 数据采集系统
