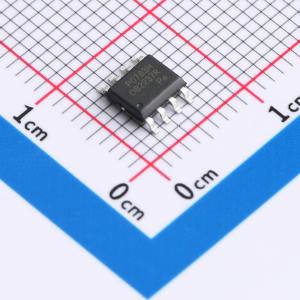

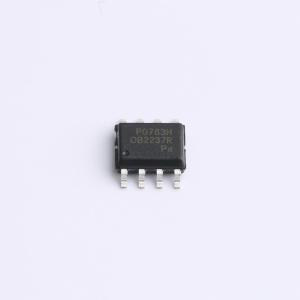

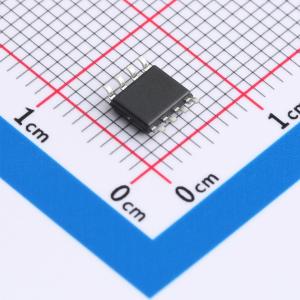

OB2237RCPA-H

高精度、低成本电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2237x 是一款用于非隔离式降压和降压 - 升压应用的高性能、高精度、低成本 PWM 功率开关。它将专用的电流模式 PWM 控制器与高压功率 MOSFET 集成在 DIP8 封装中。其内置的误差放大器针对良好的过冲和动态响应进行了优化，可降低成本并减少元件数量
品牌名称: OB(昂宝)
商品型号: OB2237RCPA-H
商品编号: C22379556
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.19275克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	降压-升压式；降压式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)
	工作温度	-40℃~+85℃
	输出电压	15V

商品概述

OB2237x 是一款高性能、高精度、低成本的 PWM 功率开关，适用于非隔离式降压和升降压应用。它将专用的电流模式 PWM 控制器与高压功率 MOSFET 集成在 DIP8 封装中。其内置误差放大器针对低成本和少元件数量进行了优化，具有良好的过冲和动态响应。凭借精确的内部电阻分压器和精确的误差放大器参考，可确保在通用交流输入下实现 15V 的恒定电压调节。采用频率降低和突发模式控制，可在轻载时实现高效率。通过昂宝专有的频率混洗技术和软栅极驱动器设计，实现了良好的 EMI 性能。OB2237x 的低启动电流和低工作电流有助于可靠的上电启动和低待机功耗。 OB2237x 提供上电软启动控制和保护功能，具备自动恢复特性，包括逐周期电流限制、输出短路保护、片上过温保护 (OTP)、VDD 过压保护 (OVP)、过载保护 (OLP) 和 VDD 欠压锁定保护 (UVLO)。设计中最大限度地降低了 20kHz 以下的音频能量，从而消除了运行期间的音频噪声。 OB2237x 是一款经济高效的 PWM 功率开关，针对小型家用电器的离线非隔离式降压或升降压应用以及线性稳压器替代进行了优化。它工作在电流模式下，并通过专用功能调节输出电压。高度集成可提供低成本和少元件数量的解决方案。

商品特性

通用交流输入范围和 15V 输出电压
降压和升降压应用的低成本和少物料清单
电流模式控制
40kHz（典型值）最大开关频率
频率降低和突发模式控制以实现高效率
频率混洗以改善 EMI
上电软启动
内置前沿消隐 (LEB)
逐周期电流限制
输出短路保护
带迟滞的 VDD 欠压锁定
VDD 过压保护
过载保护
片上过温保护

应用领域

低功率离线 AC/DC 开关电源，用于
小型家用电器
线性稳压器/RCC 替代

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	8V~15V
	开关频率	36kHz~44kHz
	最大占空比	50%
