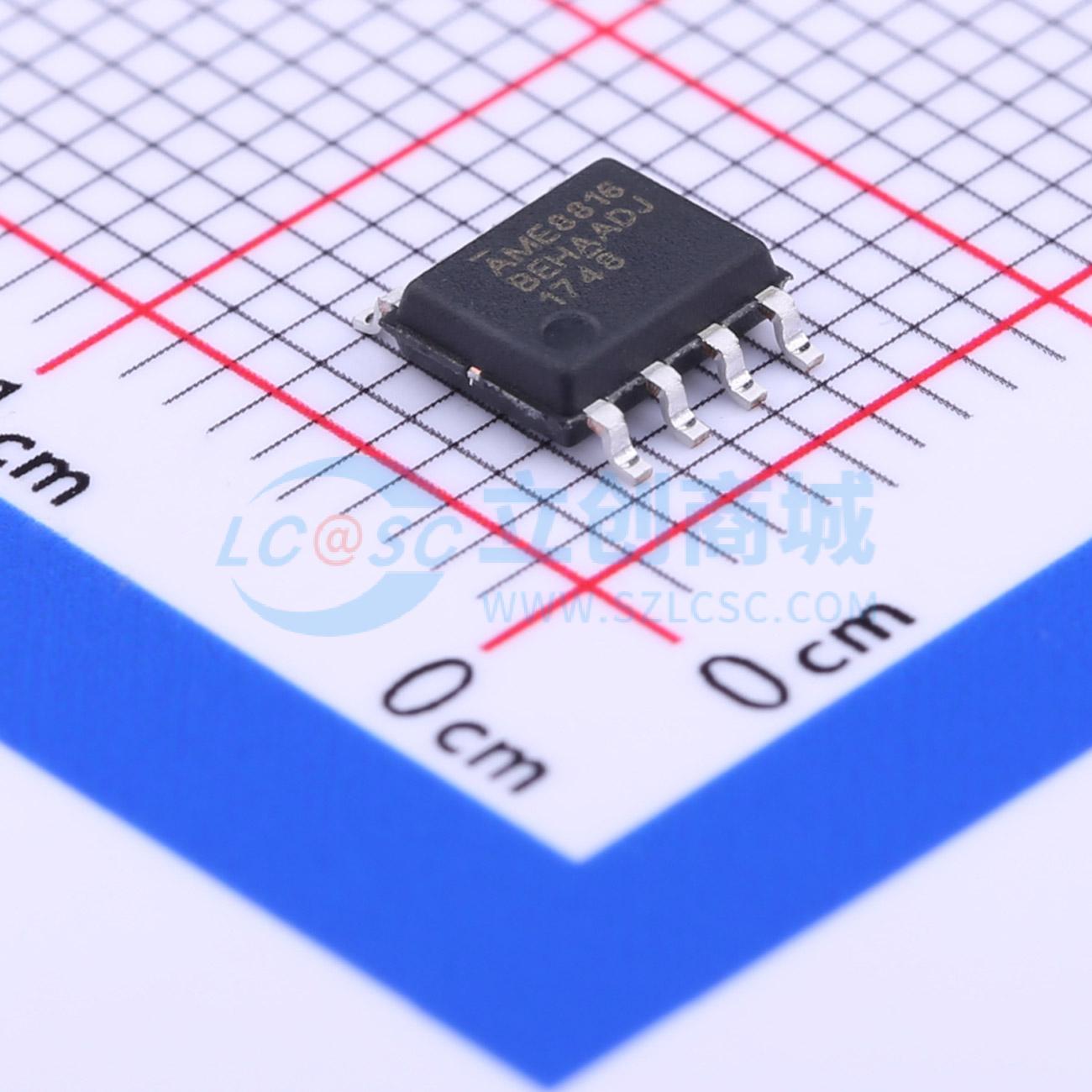

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 7V | |
| 输出电压 | 1.5V~5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 45uA | |
| 噪声 | 30uVrms | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AME8816系列正线性稳压器具有低静态电流（典型值45μA）和低压差电压的特点，非常适合电池应用。 输出电压在工厂预设，并经过微调，精度可达1.5%。 当输出电容为4.7μF或更大时，AME8816能保持稳定。 这些耐用的器件具备热关断和电流折返功能，可防止在“最恶劣”的工作条件下器件损坏。 在需要低噪声稳压电源的应用中，在旁路引脚和地之间连接一个1000pF的电容。 AME8816系列CMOS稳压器包含一个PMOS传输晶体管、电压基准、误差放大器、过流保护和热关断电路。 P沟道传输晶体管接收来自误差放大器、过流关断和热保护电路的数据。在正常工作时，误差放大器将输出电压与精密基准进行比较。当结温超过140°C或电流超过2.2A时，过流和热关断电路启动。在热关断期间，输出电压保持低电平。当结温降至120°C以下时，恢复正常工作。 当负载电流达到2.2A时，AME8816表现得像一个电流源。然而，如果负载阻抗降至0.3欧姆以下，电流将折返至600mA，以防止功耗过大。当负载电阻超过0.75欧姆时，恢复正常工作。
商品特性
- 极低的压差电压
- 保证1.5A输出
- 精度达1.5%以内
- 典型静态电流45μA
- 过温关断
- 限流功能
- 短路电流折返
- 降噪旁路电容（固定版本）
- 节能关断模式
- 低温漂系数
- 可调版本 所有AME无铅产品均符合RoHS标准
应用领域
- 仪器仪表
- 便携式电子设备
- 无线设备
- 电脑外设
- 电池供电小装置
