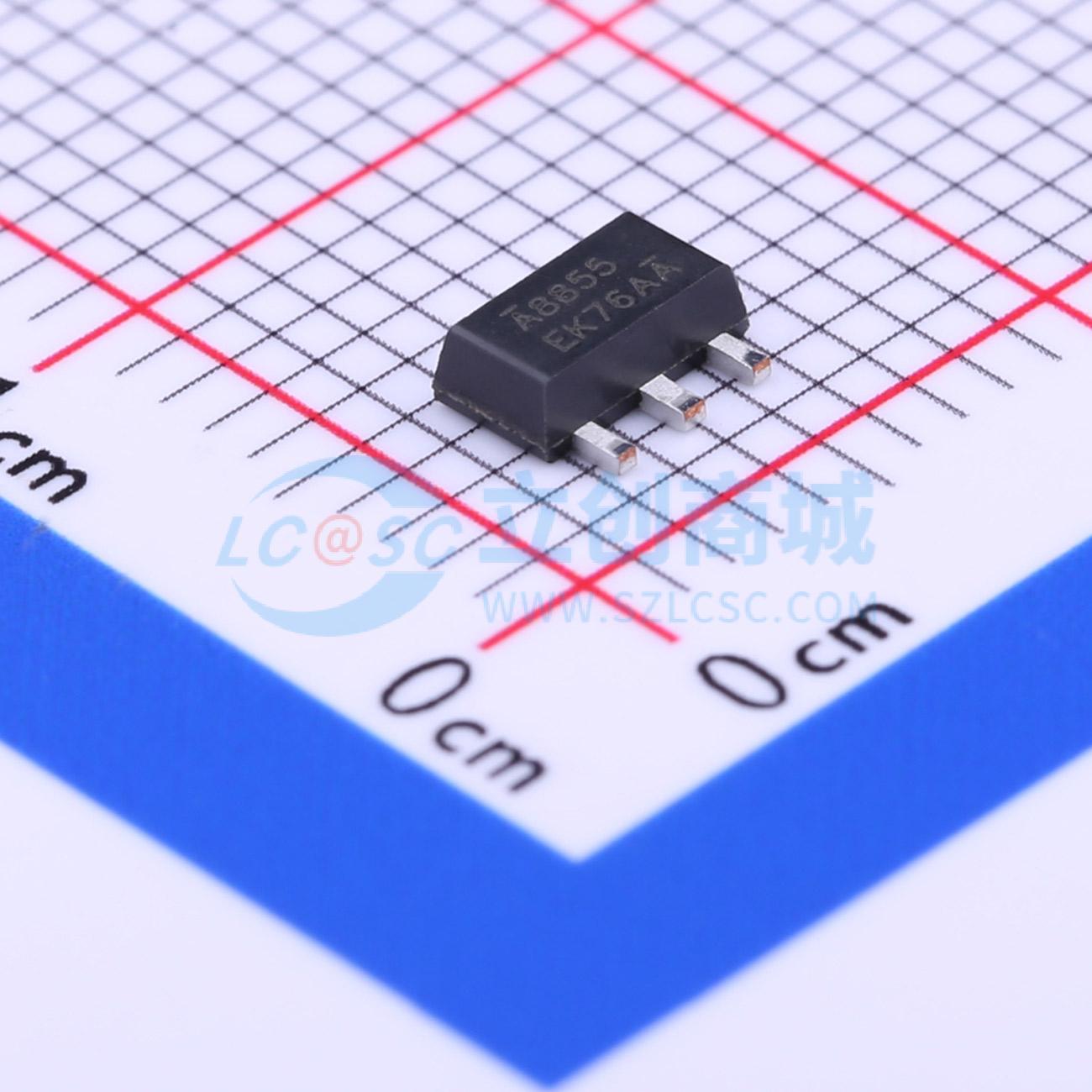

温馨提醒：图片仅供参考，商品以实物为准

AME8855-CFT120

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: AME(安茂微)
商品型号: AME8855-CFT120
商品编号: C239889
商品封装: SOT-89
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

AME8855系列正电压CMOS线性稳压器是一款低压差（420mV@600mA）、低静态电流、低噪声的CMOS LDO。这些耐用的器件具备热关断和限流功能，可防止在“最恶劣”的工作条件下器件损坏。 AME8855系列CMOS稳压器包含一个PMOS传输晶体管、电压基准、误差放大器、过流保护、热关断和电源正常检测电路。 P沟道传输晶体管接收来自误差放大器、过流关断和热保护电路的数据。在正常工作期间，误差放大器将输出电压与精密基准进行比较。当结温超过150°C或电流超过600mA时，过流和热关断电路将启动。在热关断期间，输出电压保持在低电平。当结温下降超过20°C时，恢复正常工作。

商品特性

低压差：420mV@600mA
保证电流：600mA
静态电流：60μA（典型值）
过温关断
限流保护
电源抑制比：60dB@10KHz
超低噪声：1Hz至100KHz范围内为100μVRMS
低温漂系数
输入电压范围：2.8V~5.5V
输出电压范围：0.8V~4.3V
绿色产品，符合RoHS标准

应用领域

仪器仪表
便携式电子设备
无线设备
无绳电话
电脑外设
电池供电小装置

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.2V
	输出电流	600mA
	电源纹波抑制比(PSRR)	60dB@(10kHz)
	压差	420mV@(600mA)

	属性	参数值
	静态电流(Iq)	60uA
	噪声	100uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
