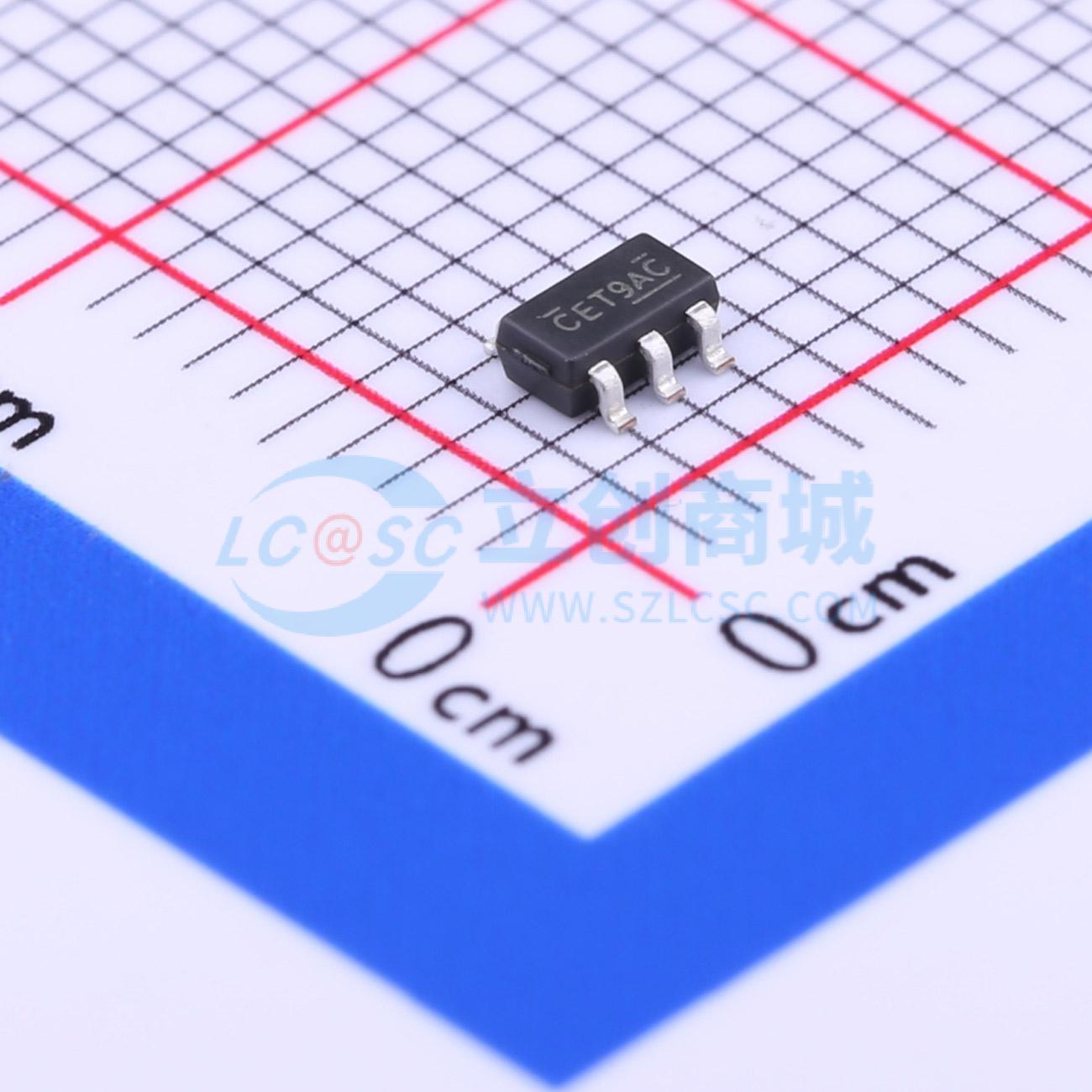

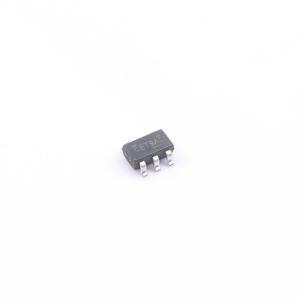

温馨提醒：图片仅供参考，商品以实物为准
AME8853-AEV120
高电源抑制比、低噪声、300mA CMOS稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供低压差电压（220mV@300mA）、低静态电流和低噪声的CMOS LDO。这些耐用的器件具有热关断和电流限制功能，可防止器件在最恶劣的工作条件下发生故障。
- 品牌名称
- AME(安茂微)
- 商品型号
- AME8853-AEV120
- 商品编号
- C239894
- 商品封装
- SOT-25-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 60dB@(10kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 60uA | |
| 噪声 | 100uVrms | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AME8853系列正压CMOS线性稳压器是低压差（<220mV@300mA）、低静态电流、低噪声的CMOS LDO。这些耐用的器件具备热关断和限流功能，可防止在“最恶劣”的工作条件下器件损坏。 AME8853系列CMOS稳压器包含一个PMOS传输晶体管、电压基准、误差放大器、过流保护、热关断和电源正常检测电路。 P沟道传输晶体管接收来自误差放大器、过流关断和热保护电路的数据。在正常工作时，误差放大器将输出电压与精密基准进行比较。当结温超过150°C或电流超过300mA时，过流和热关断电路将启动。热关断期间，输出电压保持低电平。当结温下降超过20°C时，恢复正常工作。
商品特性
- 低压差：220mV@300mA
- 保证电流：300mA
- 静态电流：60μA（典型值）
- 过温关断
- 限流保护
- 电源抑制比：60dB@10KHz
- 超低噪声：1Hz至100KHz范围内为100μV_RMS
- 低温漂系数
- 输入电压范围：2.5V~5.5V
- 输出电压范围：0.8V~4.3V
- 绿色产品，符合RoHS标准
应用领域
- 仪器仪表
- 便携式电子设备
- 无线设备
- 无绳电话
- 电脑外设
- 电池供电小装置
