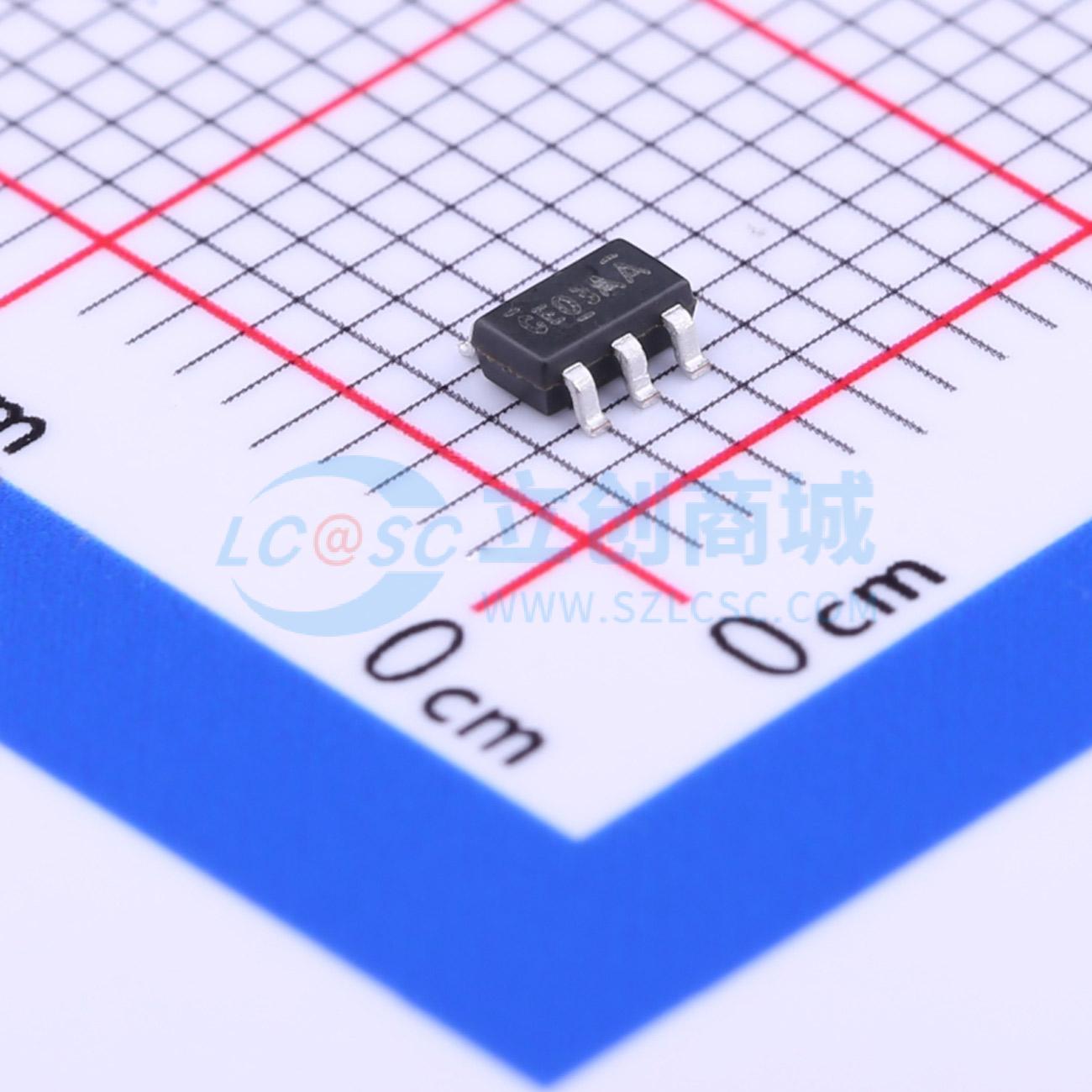

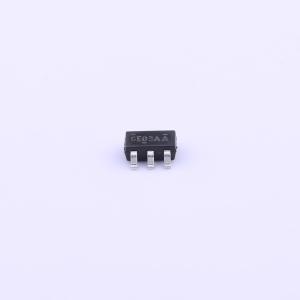

温馨提醒：图片仅供参考，商品以实物为准
AME5253A-AEVADJ
1A，1.5MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AME5253A是一款高效单片同步降压调节器,采用恒定频率电流模式架构。能够提供1A输出电流,输入电压范围为2.5V到5.5V。内部同步开关提高了效率,无需外部肖特基二极管。支持低输出电压,反馈参考电压为0.6V。具有软启动、过流保护等功能。
- 品牌名称
- AME(安茂微)
- 商品型号
- AME5253A-AEVADJ
- 商品编号
- C239890
- 商品封装
- SOT-25-5
- 包装方式
- 编带
- 商品毛重
- 0.043032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.2MHz~1.8MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
AME5253A是一款高效的单片同步降压稳压器，采用固定频率、电流模式架构。能够在2.5V至5.5V的宽输入电压范围内提供1A输出电流。 无负载时的电源电流为400μA，关断时降至<1μA。2.5V至5.5V的输入电压范围使AME5253A非常适合单节锂离子电池供电的应用。100%占空比可实现低压差运行，延长便携式系统的电池使用寿命。PWM脉冲跳跃模式操作可为对噪声敏感的应用提供极低的输出纹波电压。在非常轻的负载下，AME5253A将在脉冲跳跃模式操作中自动跳过脉冲，以维持输出稳压。 内部同步开关提高了效率，无需外部肖特基二极管。0.6V的反馈参考电压可轻松支持低输出电压。AME5253A采用SOT - 25封装。 其他特性包括软启动、精度为2%的较低内部参考电压、过温保护和过流保护。
商品特性
- 高效率：高达95%
- 关断模式电源电流<1μA
- 2.5V至5.5V输入范围
- 输出电压从0.6V至输入电压可调
- 1A输出电流
- 低压差运行：100%占空比
- 无需肖特基二极管
- 1.5MHz固定频率PWM操作
- SOT - 25封装 所有AME无铅产品均符合RoHS标准
应用领域
- 移动电话
- 个人信息设备
- 无线和DSL调制解调器
- MP3播放器
- 便携式仪器
