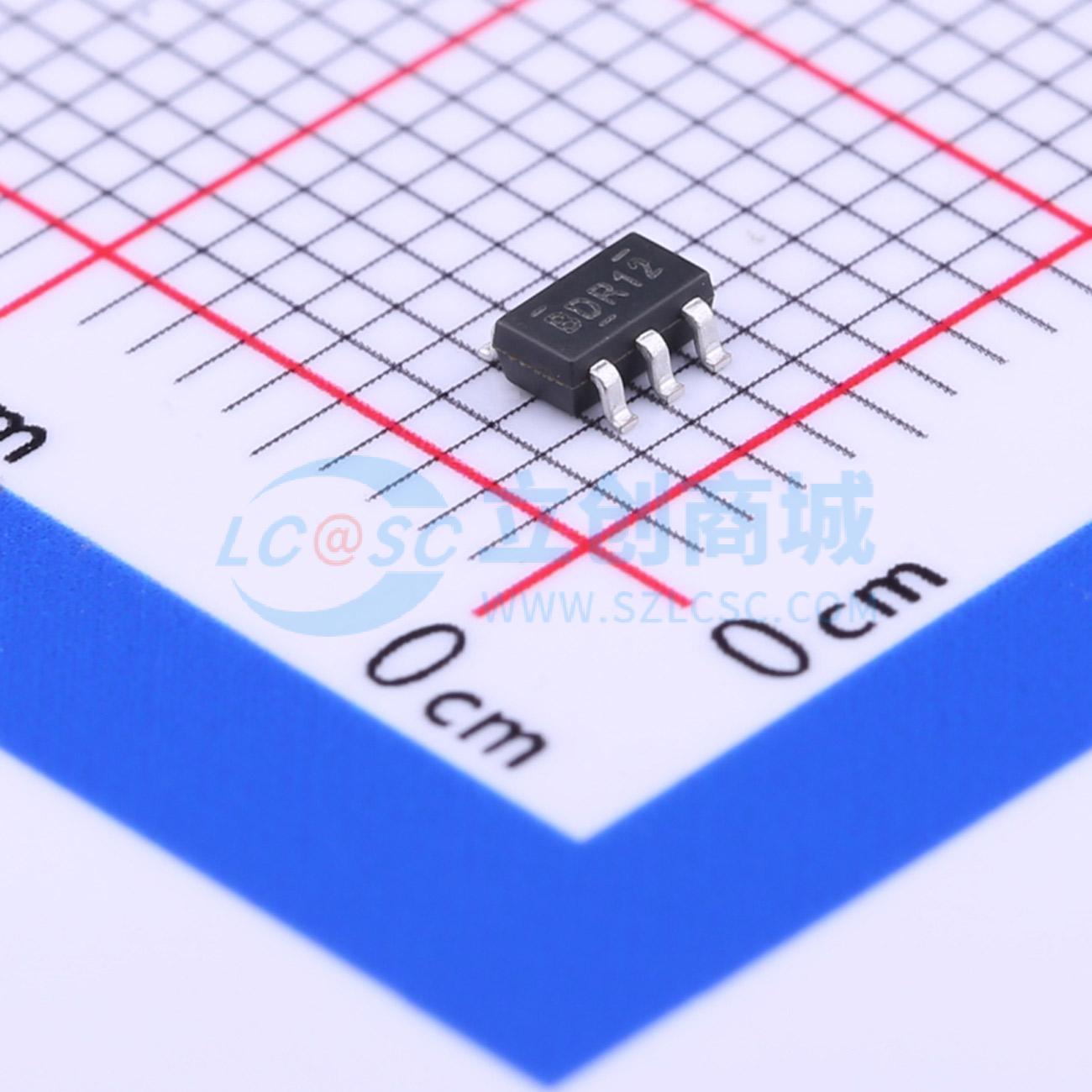

AME5140AEEVADJZ

1.6 MHz升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AME5140是一款1.6MHz固定频率升压转换器,具有30V内部FET开关,最大开关电流为1.8A,输入电压范围为2.7V至5.5V,关断电流小于1μA,适用于便携式设备和白光LED电流源。
品牌名称: AME(安茂微)
商品型号: AME5140AEEVADJZ
商品编号: C239891
商品封装: SOT-25-5
包装方式: 编带
商品毛重: 0.043032克(g)

商品参数

商品概述

AME5140开关稳压器是工作在1.6 MHz固定频率下的电流模式升压转换器。由于内部1.8A开关的功率损耗极小，采用SOT - 25/TSOT - 25、DFN - 8C和MSOP - 8封装，并使用小型电感器和电容器，实现了业内最高的功率密度。30V内部开关使这些解决方案非常适合升压至最高30V的电压。这些器件具有逻辑电平关断引脚，可用于降低静态电流并延长电池寿命。通过逐周期电流限制和热关断提供保护。内部补偿简化了设计并减少了元件数量。

商品特性

30V DMOS FET开关
1.6 MHz开关频率
低RDSON DMOS FET
开关电流高达1.8A
宽输入电压范围（2.7V - 5.5V）
低关断电流（<1μA）
SOT - 25/TSOT - 25、DFN - 8C和MSOP - 8封装
使用小型电容器和电感器
逐周期电流限制
所有AME无铅产品均符合RoHS标准

应用领域

白光LED电流源
个人数字助理（PDA）和掌上电脑
数码相机
便携式电话和游戏设备
局部升压稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	-
	开关频率	1.6MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
