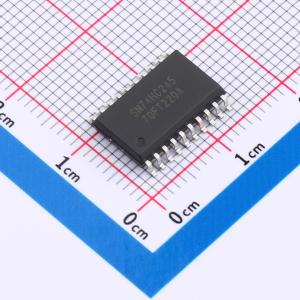

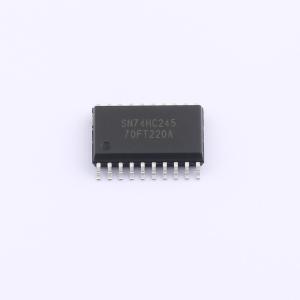

SN74HC245D (LX)
带三态控制的8路总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC/HCT245是一款带三态控制的8路总线收发器电路。该电路具有一个输出使能端口OE以及用于控制发送/接收的方向选择端口DIR。当OE为高电平时，输出为高阻抗关闭状态。输入内置钳位二极管，这样可以使用限流电阻将输入接口连接到超过Vcc的电压。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC245D (LX)
- 商品编号
- C22374050
- 商品封装
- SOP-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.983克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 8uA | |
| 传播延迟(tpd) | 7ns@5.0V,15pF |
