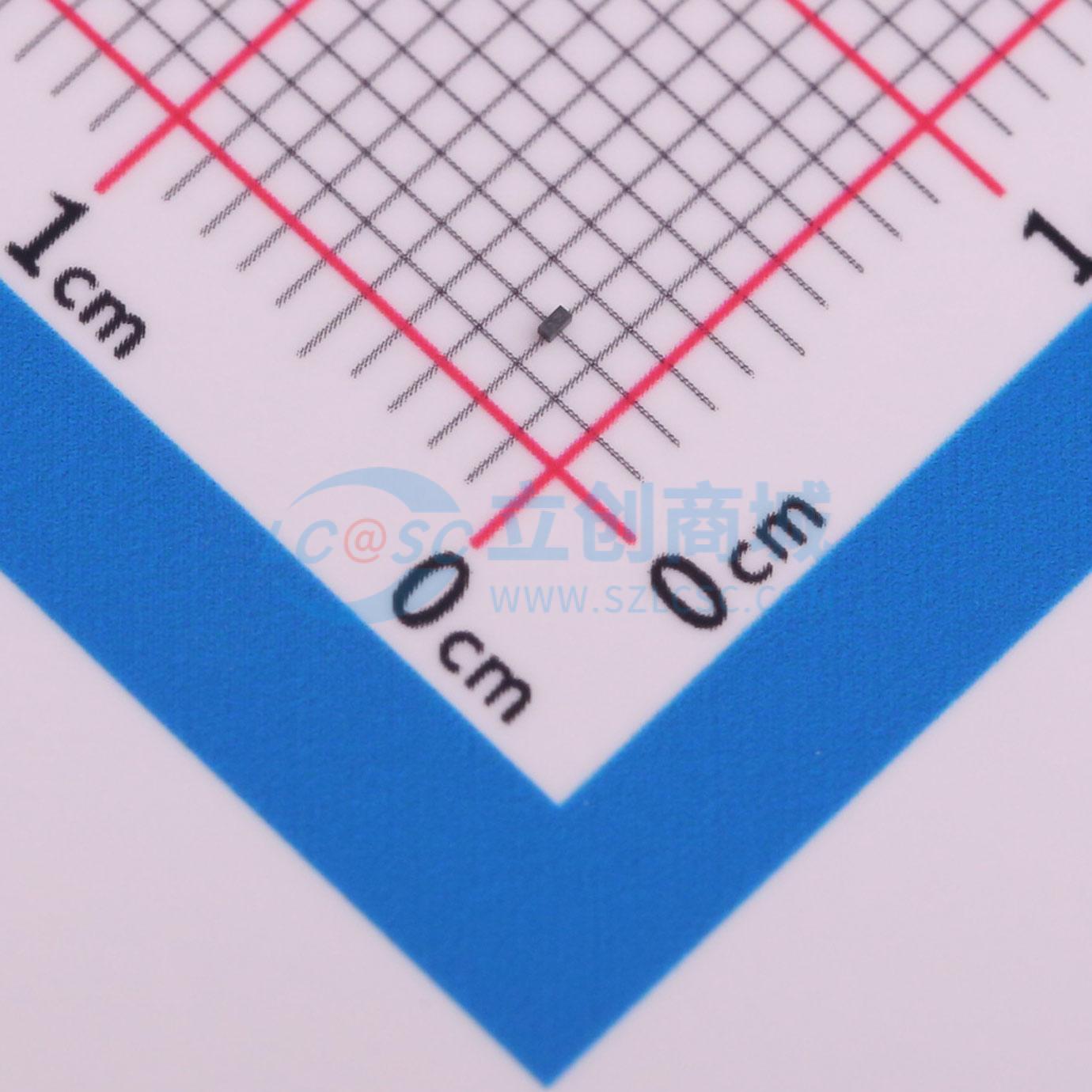

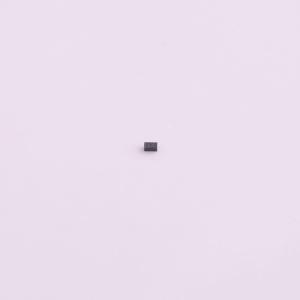

温馨提醒：图片仅供参考，商品以实物为准
ESD11D5.0C
双向ESD 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD11D5.0C是一款双向TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。ESD11D5.0C符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 KV，接触放电±30 KV。它采用超小型0.6×0.3×0.3mm无铅0201封装。小尺寸和高ESD浪涌保护能力使ESD11D5.0C成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- ESD11D5.0C
- 商品编号
- C22368689
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.006533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD11D5.0C是一款双向TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。ESD11D5.0C符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 KV，接触放电±30 KV。它采用超小型0.6×0.3×0.3mm无铅0201封装。小尺寸和高ESD浪涌保护能力使ESD11D5.0C成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
商品特性
- 超小型SMD封装
- 单线路双向ESD保护
- 飞法级电容：CJ = 15pF（典型值）
- 符合以下标准：IEC 61000 - 4 - 2（ESD）抗扰度测试，空气放电：±30KV，接触放电：±30KV
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 键盘、侧键、LCD显示屏
