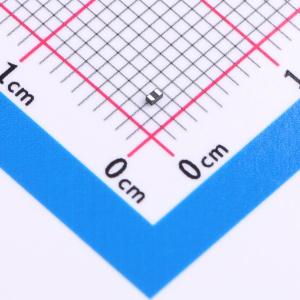

温馨提醒：图片仅供参考，商品以实物为准
ESD8LB5.0C
双向TVS 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD8LB5.0C是一款双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感数据和电源线的理想解决方案。ESD8LB5.0C符合IEC 61000 - 4 - 2（ESD）标准，空气放电±20 KV，接触放电±15 KV。它采用超小型1.0×0.6×0.5mm无铅0402封装。小尺寸和高ESD浪涌保护能力使ESD8LB5.0C成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- ESD8LB5.0C
- 商品编号
- C22368694
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压 | 11V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF |
商品概述
ESD8LB5.0C是一款双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感数据和电源线的理想解决方案。ESD8LB5.0C符合IEC 61000 - 4 - 2（ESD）标准，空气放电±20 KV，接触放电±15 KV。它采用超小型1.0×0.6×0.5mm无铅0402封装。小尺寸和高ESD浪涌保护能力使ESD8LB5.0C成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
商品特性
- 超小型SMD封装1.0×0.6×0.5 mm
- 单线路双向ESD保护
- 飞法级电容：C = 0.5 pF（典型值）
- 符合以下标准：IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±20 KV，接触放电：±15 KV；IEC61000 - 4 - 5（雷击）5 A(8/20μS)
- 符合RoHS标准
应用领域
- PCI Express和串行SATA端口
- USB端口
- 智能手机
- 数字视频接口（DVI）
- MDDI端口
- 显示端口
