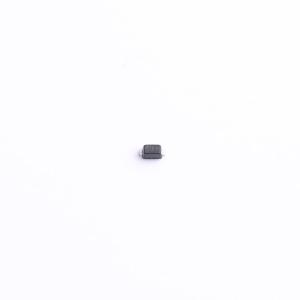

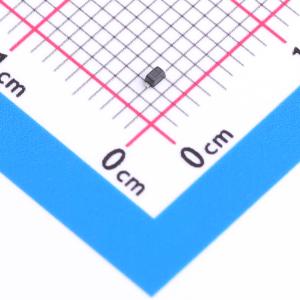

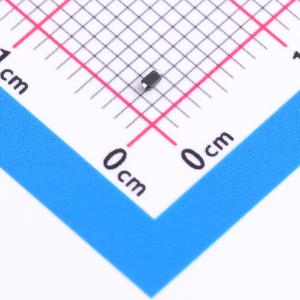

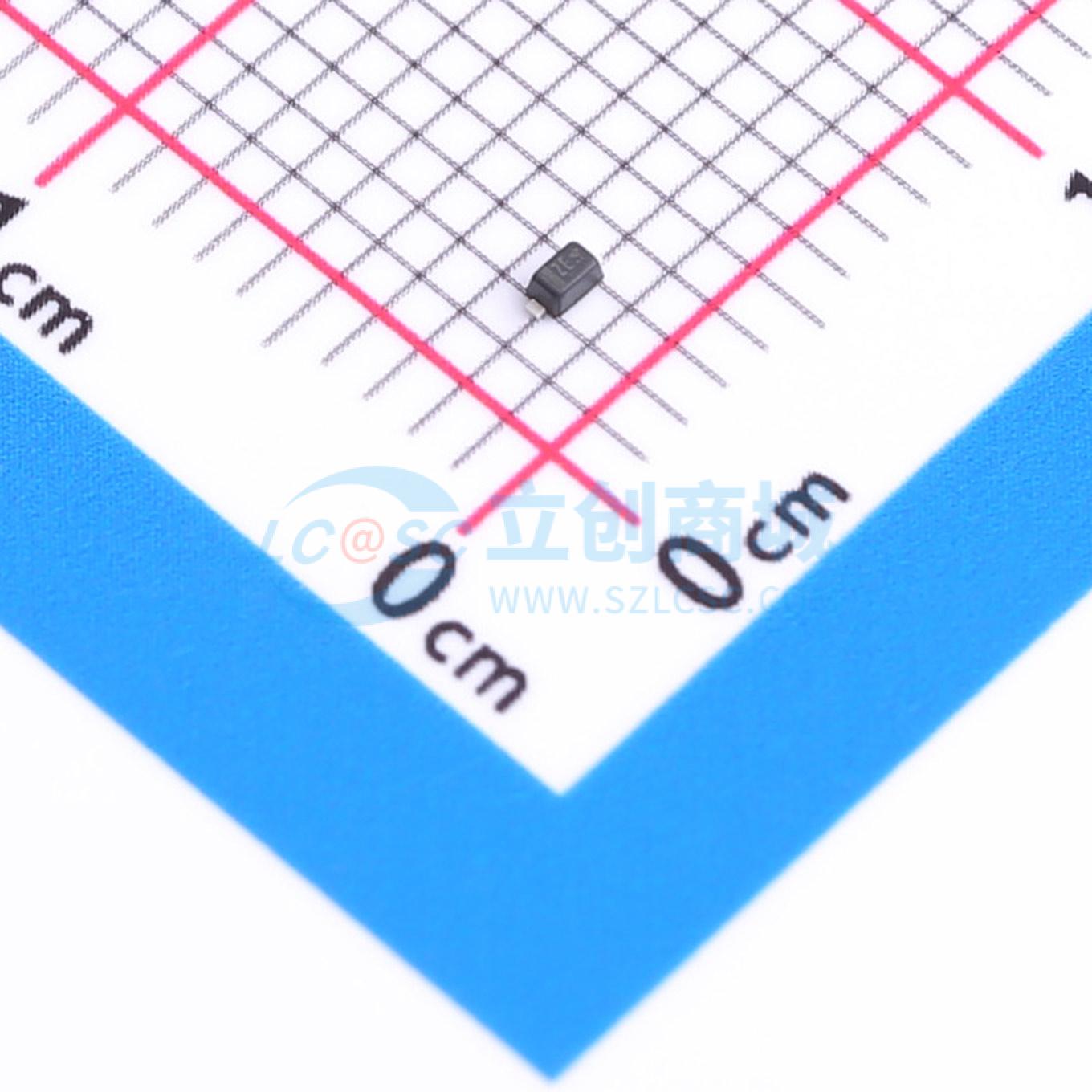

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z3.3
单向ESD 3.3V截止 峰值浪涌电流：11.2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用SOD523塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条传输线或数据线免受ESD及其他瞬态现象造成的损坏。
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- ESD5Z3.3
- 商品编号
- C22368702
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A@8/20us | |
| 峰值脉冲功率(Ppp) | 158W@8/20us | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 105pF |
商品概述
采用SOD523塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条传输线或数据线免受ESD及其他瞬态现象造成的损坏。
商品特性
- 单线路单向ESD保护
- 反向关断电压：最大3.3V
- 低漏电流：纳安级别
- 典型响应时间 <1 ns
- 低钳位电压：在IPP = 11.2A时，Vc < 14.1V
- ESD保护：15kV（空气放电）/ 8kV（接触放电）（IEC61000 - 4 - 2）
- 浪涌保护：11.2A（IEC 61000 - 4 - 5 8/20 µs）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
