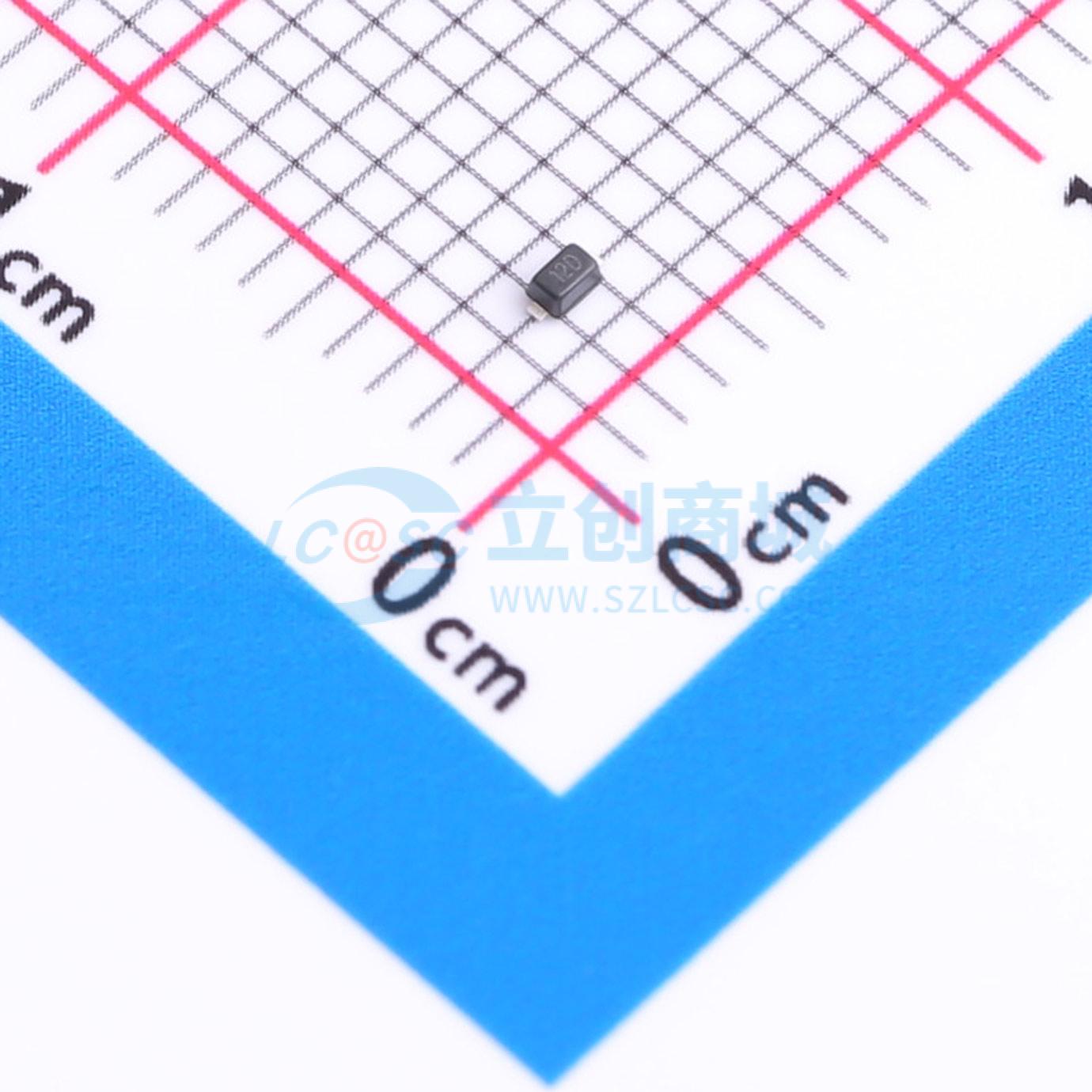

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z12C
双向ESD 12V截止 峰值浪涌电流：9A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5Z12C旨在保护电压敏感元件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- ESD5Z12C
- 商品编号
- C22368691
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us | |
| 击穿电压 | 16V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
ESD5Z12C旨在保护电压敏感元件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。
商品特性
- 反向关断电压：最大12V
- 低泄漏电流：纳安级别
- 低钳位电压：在SA(8/20µs)条件下，V_C ≤ 17 V
- 典型响应时间 < 1 ns
- 符合IEC61000−4−2 4级ESD保护标准
应用领域
- 手机
- 音频设备
- 便携式设备
- 数码相机
- 电源
