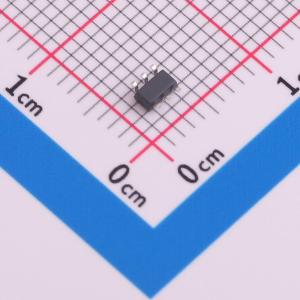

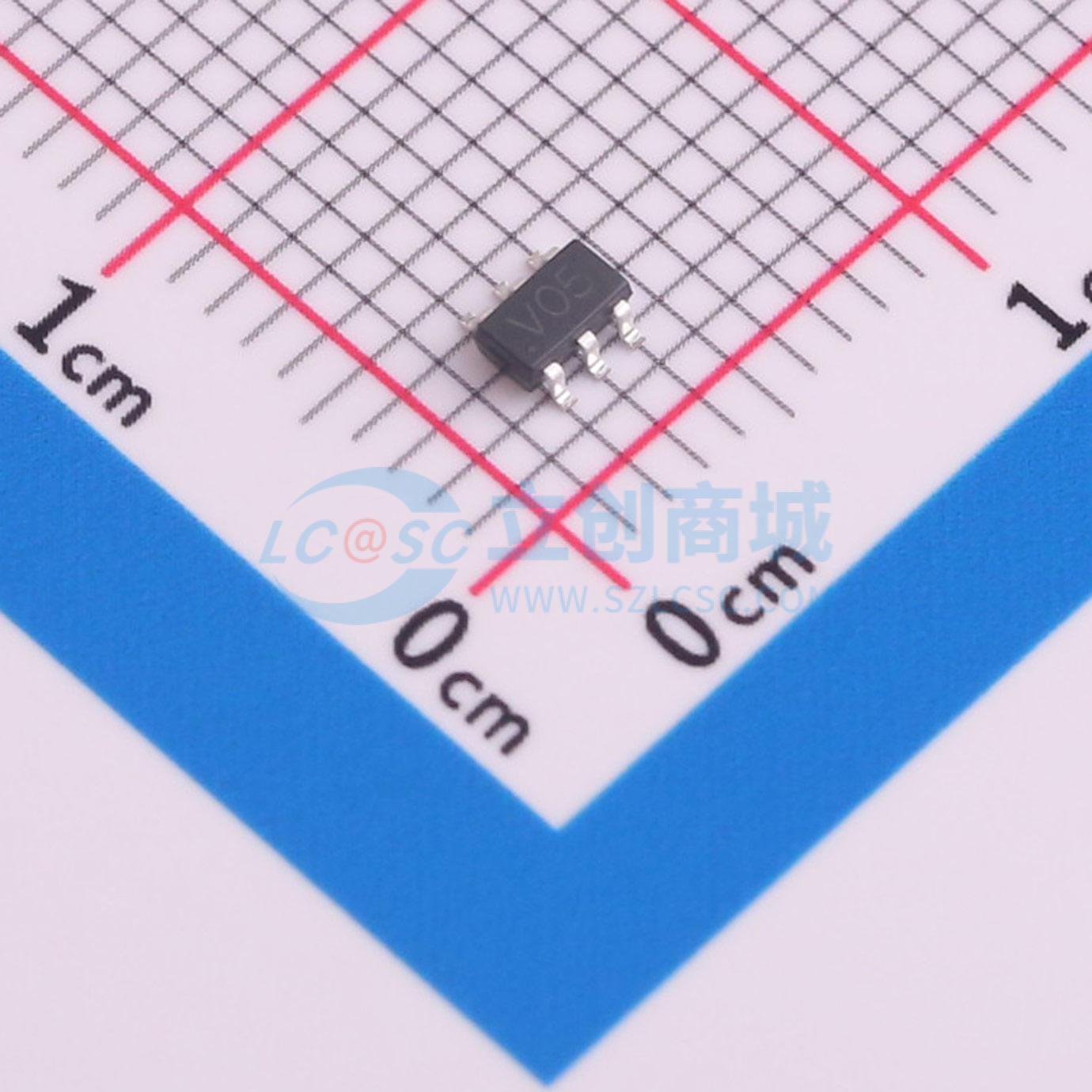

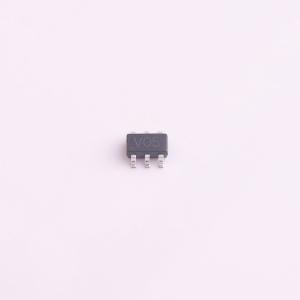

SRV05-4

ESD 5V截止峰值浪涌电流：4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SRV05 - 4旨在保护对电容负载敏感的I/O线路，如USB 2.0、以太网、数字视频接口（DVI）等，免受静电放电（ESD）造成的损坏。它集成了四对超低电容轨到轨ESD保护二极管和一个齐纳二极管，可为信号和电源组件提供高达15 kV接触放电的ESD电压保护。由于轨到轨二极管连接到齐纳二极管，保护功能与电源电压无关。该器件采用小型6引脚SOT23 - 6L表面贴装器件（SMD）塑料封装。
品牌名称: Wild Goose(威谷)
商品型号: SRV05-4
商品编号: C22368693
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.036667克(g)

商品参数

商品概述

SRV05 - 4旨在保护对电容负载敏感的I/O线路，如USB 2.0、以太网、数字视频接口（DVI）等，免受静电放电（ESD）造成的损坏。它集成了四对超低电容轨到轨ESD保护二极管和一个齐纳二极管，可为信号和电源组件提供高达15 kV接触放电的ESD电压保护。由于轨到轨二极管连接到齐纳二极管，保护功能与电源电压无关。该器件采用小型6引脚SOT23 - 6L表面贴装器件（SMD）塑料封装。

商品特性

为4个高速I/O通道提供ESD保护
为每个通道提供符合IEC 61000 - 4 - 2（ESD）±20 kV（空气）、±15 kV（接触）以及IEC 61000 - 4 - 5（雷击）（8/20µs）4.0 A（I/O - GND）、17.0 A（VDD - GND）标准的ESD保护
低工作电压：5.0 V
低电容：0.6 pF（I/O - GND）
低钳位电压
典型响应时间< 1 ns
具有内部等效TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
符合RoHS标准

应用领域

视频图形卡
USB2.0电源和数据线保护
10/100/1000以太网
笔记本电脑和个人电脑
显示器和平板显示器
数字视频接口（DVI）
IEEE 1394火线端口
SIM卡端口

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	13V；17V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	55W@8/20us
	击穿电压	8.5V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	四路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.4pF；0.7pF
