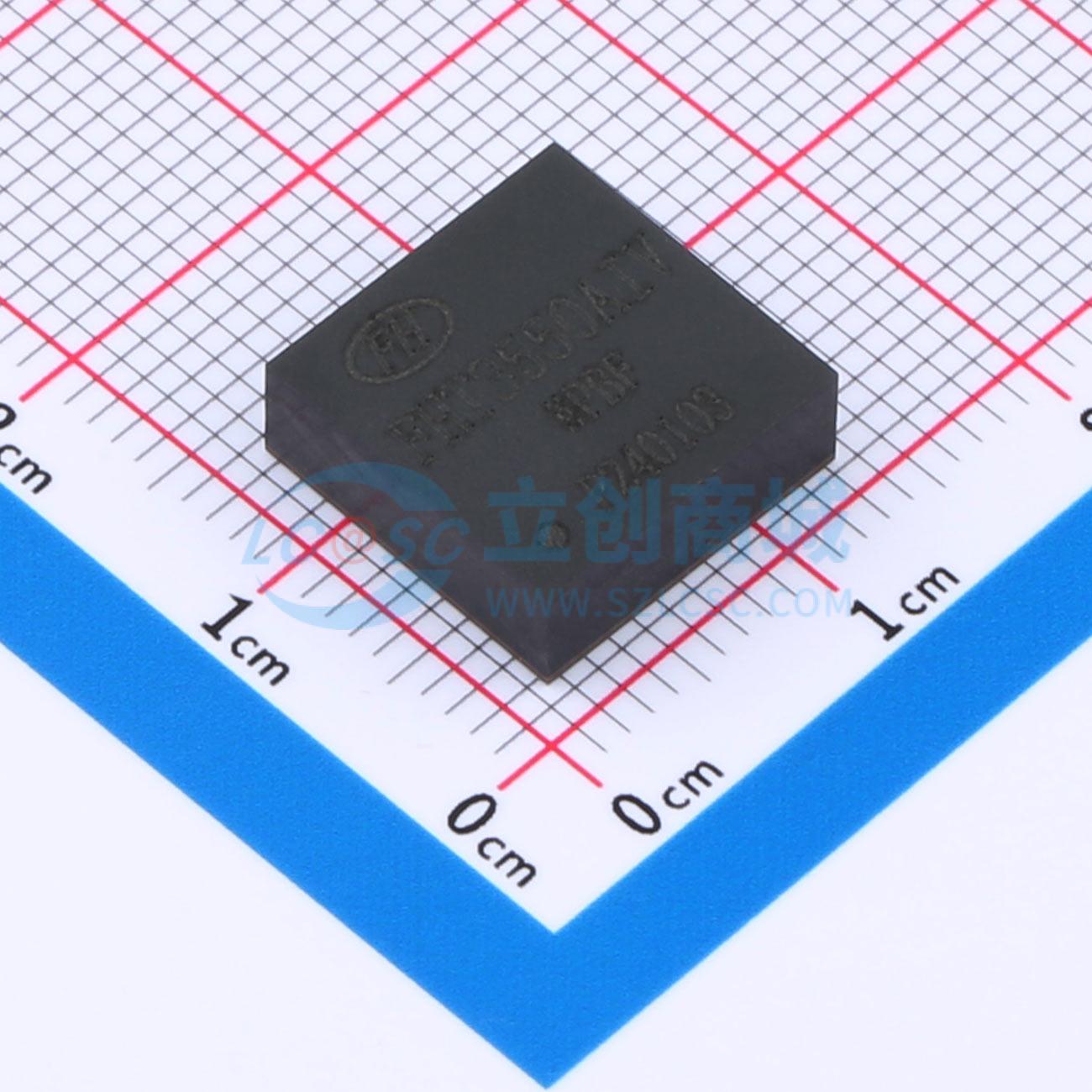

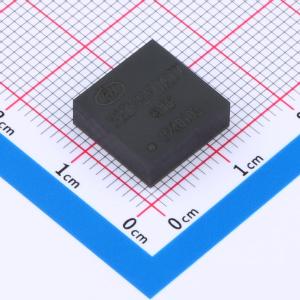

FHT3550AIV#PBF
DC-DC电源芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FHT3550A是一款高密度非隔离式DC/DC电源模块，适用于对尺寸要求高的应用。该模块提供了非常紧凑的解决方案，在宽输入和可实现5A的连续输出电流，具有快速瞬态响应和良好的稳定性。 FHT3550A通过外部反馈电阻（默认输出为3.3V）提供1.0~12.0V的可调输出电压，并通过使用同步整流和控制技术实现超高效率。
- 品牌名称
- FH(风华)
- 商品型号
- FHT3550AIV#PBF
- 商品编号
- C22364083
- 商品封装

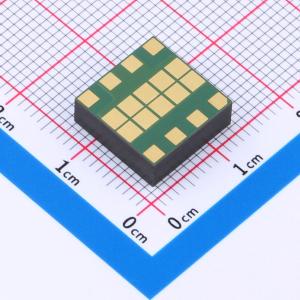

- LGA-18(12x12)
- 包装方式
- 编带
- 商品毛重
- 2.595克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 工作电压(Vin) | 3.5V~40V | |
| 输出电压(Vout) | 1V~12V | |
| 输出电流(最大值) | 5A | |
| 转换效率 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 55mVp-p | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 长度 | 12mm | |
| 宽度 | 12mm | |
| 高度 | 4.32mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
FHT3550A是一款高密度非隔离式DC/DC电源模块，适用于对尺寸要求高的应用。该模块提供了非常紧凑的解决方案，在宽输入和可实现5A的连续输出电流，具有快速瞬态响应和良好的稳定性。 FHT3550A通过外部反馈电阻（默认输出为3.3V）提供1.0~12.0V的可调输出电压，并通过使用同步整流和控制技术实现超高效率。 FHT3550A提供的标准特性有：内部固定软启动功能、远程使能控制和电源正常输出指示功能。FHT3550A具有全方位的保护特性，包括过流保护（OCP）、短路保护（SCP）、输入欠压锁定保护（UVLO）和过温保护。
商品特性
- 5A连续输出电流
- 宽输入电压范围：3.5V - 40V
- 输出电压：1.0V - 12.0V
- 可调开关频率：200KHz~1.8MHz
- 效率高达±95%
- 电源正常输出指示（PG）
- 内部固定软启动时间
- 小尺寸LGA封装(12mm×12mm×4.32mm)
应用领域
- 工业设备
- 电信和网络系统
- 配电系统和POL系统
