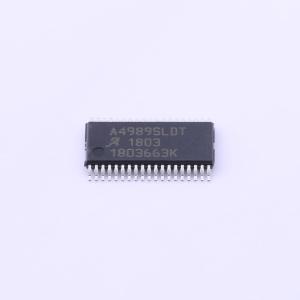

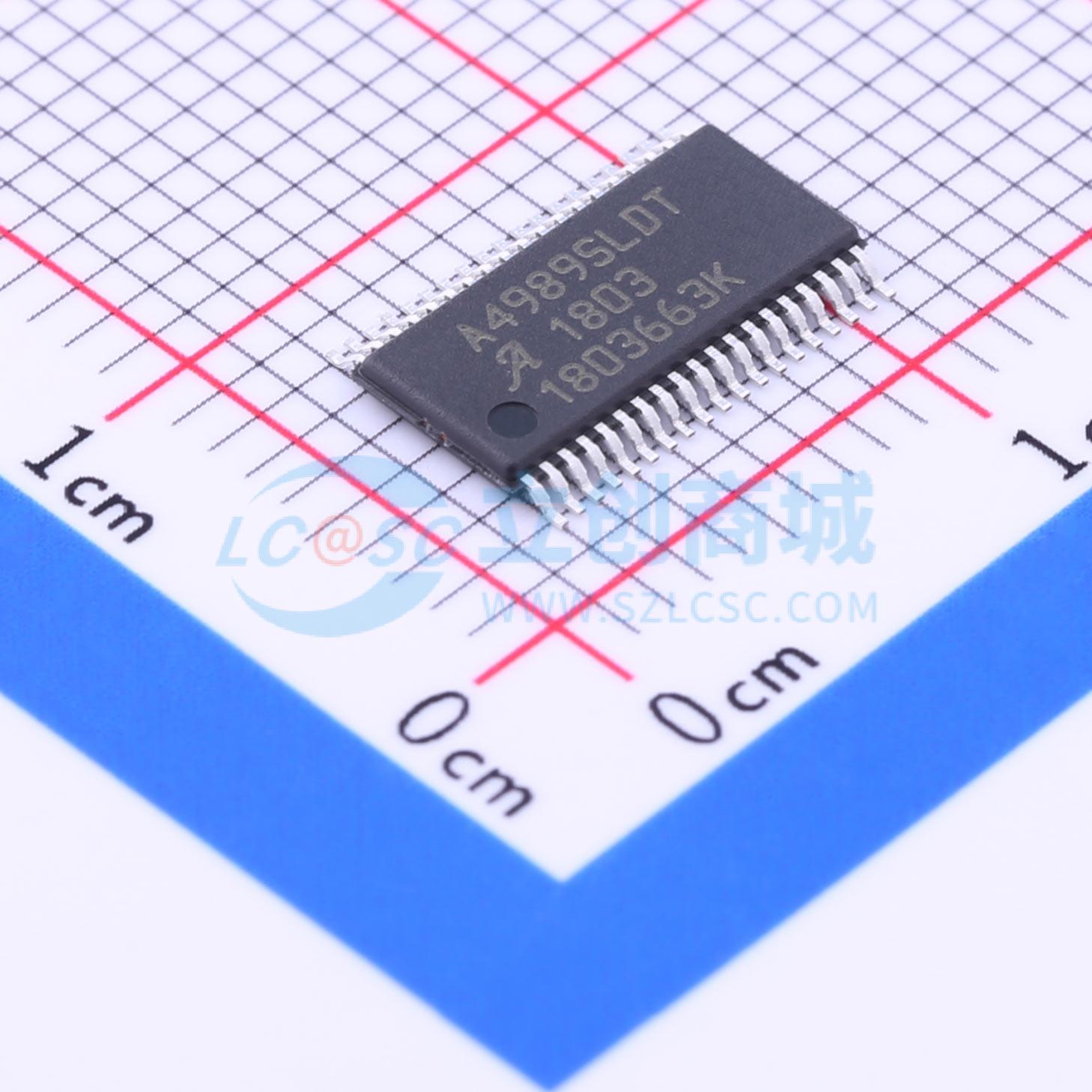

A4989SLDTR-T

A4989是一款双全桥栅极驱动器，集成了微步进转换器，适用于驱动各种大功率工业双极性两相步进电机（通常为30至500 W）。电机功率由外部N沟道功率MOSFET在12至50 V的电源电压下提供。 该器件包含两个正弦DAC，为两个独立的固定关断时间PWM电流控制器生成参考电压。这些控制器为外部功率MOSFET全桥提供电流调节。 电机步进由两线步进和方向接口控制，可在整步、半步、四分之一步和十六分之一步分辨率下提供完整的微步进控制。固定关断时间调节器能够在慢速、混合或快速衰减模式下运行，从而降低电机可听噪声、提高步进精度并减少功耗。 转换器是该IC易于实现的关键。只需在STEP输入上输入一个脉冲，即可驱动电机步进一步（整步、半步、四分之一步或十六分之一步，具体取决于微步选择输入）。无需相位序列表、高频控制线或复杂的接口进行编程。这减少了对复杂微控制器的需求。 高端N沟道MOSFET所需的高于电源电压由自举电容提供。通过使用同步整流提高了效率，并且集成的交叉控制和可编程死区时间可保护功率FET免受直通影响。 除了交叉电流控制外，内部电路保护还提供带迟滞的热关断和欠压锁定功能。无需特殊的上电时序。 该组件采用38引脚TSSOP封装（LD封装）。该封装无铅（Pb），引脚框架采用100%雾锡电镀。

• 两线步进和方向接口
• 用于N沟道MOSFET的双全桥栅极驱动
• 在12至50 V电源电压范围内工作
• 同步整流
• 交叉导通保护
• 可调混合衰减
• 集成正弦DAC电流参考
• 固定关断时间PWM电流控制
• 微步进时增强的低电流控制
• 与A3986引脚兼容
