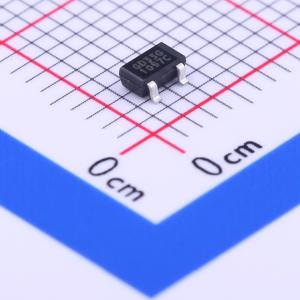

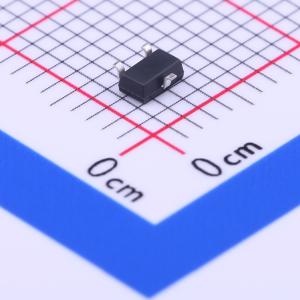

温馨提醒：图片仅供参考，商品以实物为准

AIC1748-33GU3TR

输入6V 输出3.3V 600mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款低噪声、高电源抑制比（PSRR）和超低压降的线性稳压器，专为陶瓷电容操作优化，可提供600mA连续电流。适用于对性能和空间有要求的便携式和无线设备。提供高精度输出电压，容差为±2%，输出电压也可按需提供预设值以外的值。有一个噪声旁路引脚，可进一步降低输出噪声
品牌名称: AIC(沛亨半导体)
商品型号: AIC1748-33GU3TR
商品编号: C238244
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.041克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

低噪声、高电源抑制比（PSRR）和超低压差线性稳压器AIC1748针对陶瓷电容操作进行了优化，可提供600mA的连续电流。AIC1748专为对性能和空间有严格要求的便携式和无线设备而设计。 AIC1748提供高精度输出电压，容差为±2%。除预设值外，输出电压也可按需提供。设有噪声旁路引脚，可进一步降低输出噪声。在600mA负载电流和3.3V输出电压下，压差为350mV。低静态电流和低压差特性使该器件非常适合电池供电应用。AIC1748的高纹波抑制和低噪声特性为手机、个人数字助理（PDA）等关键应用提供了卓越性能。此外，该器件还包含一个逻辑电平关断输入，在关断模式下可将电源电流降至小于0.01μA（典型值），快速开启和关断时间分别小于50μs和30μs。AIC1748的限流和热保护功能可防止任何可能导致结温过高的过载情况。

商品特性

保证600mA输出电流。
线路/负载瞬态响应快速。
宽工作电压范围：2.3V至6.0V。
关断待机电流<0.01μA。
低静态电流：<100μA。
固定输出电压：0.8V、1.2V、1.8V、2.5V、2.85V、3.3V、4.0V。
输出电压可在0.8~4.5V范围内调节。
低压差：在600mA负载电流和3.3V输出电压下为350mV。
高PSRR：在1kHz时为65dB。
有源低电平或高电平关断控制。
限流、折返式限流和热保护。
输出容差为±2%。
提供SOT23（3引脚和5引脚）、SOT89、TO252封装以及SOT223（3引脚）封装。

应用领域

手机
PCMCIA卡
笔记本电脑、掌上电脑、笔记本计算机
个人通信设备
个人数字助理（PDA）
数码相机
便携式消费设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	静态电流(Iq)	75uA
	噪声	24uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	600mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	350mV@(600mA)
