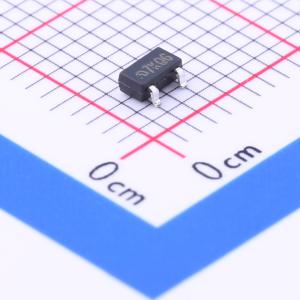

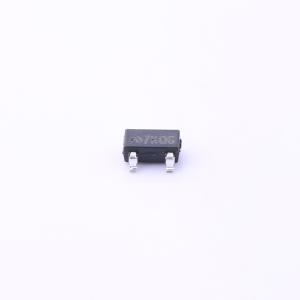

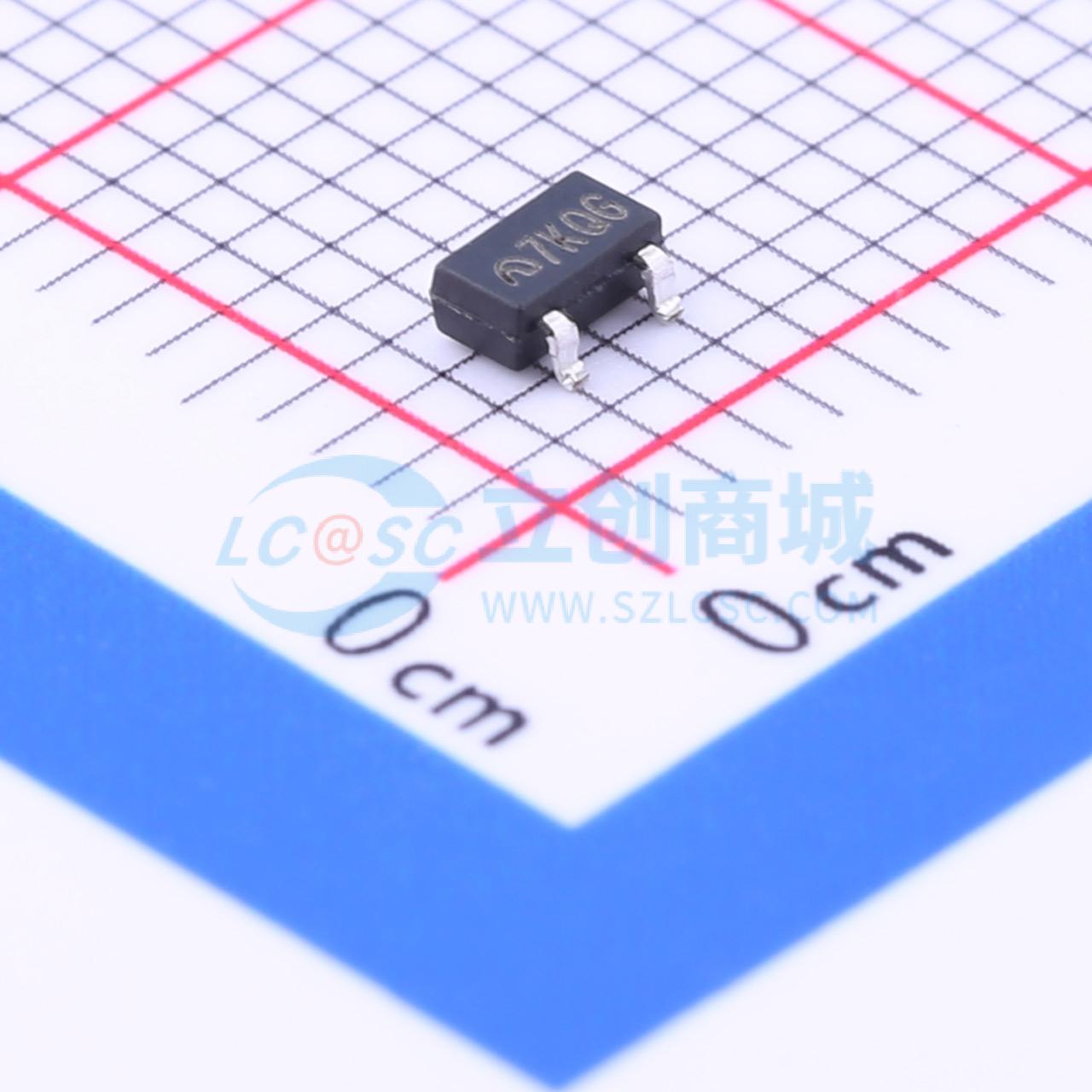

ME2100A45M3G

DC/DC 升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME2100 系列 DC/DC 芯片是采用CMOS 工艺制造的低静态电流的PFM 开关型DC/DC 升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干扰。输出电压为 2.0V~7.0V （按0.1V 的级差），振荡频率为 100KHz (典型值)。对内置开关晶体管的 ME2100Xxx，组成DC/DC 升压电路只需接三个外围元件，一只肖特基二极管、一只电感和一只电容。带CE 端的ME2100Cxx，具有关断功能，可使芯片功耗达到最小。该系列芯片适用于低噪声、较大电流的电池供电设备。
品牌名称: MICRONE(南京微盟)
商品型号: ME2100A45M3G
商品编号: C236819
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

ME2100 系列 DC/DC 芯片是采用CMOS 工艺制造的低静态电流的PFM 开关型DC/DC 升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干扰。输出电压为 2.0V~7.0V （按0.1V 的级差），振荡频率为 100KHz (典型值)。对内置开关晶体管的 ME2100Xxx，组成DC/DC 升压电路只需接三个外围元件, 一只肖特基二极管、一只电感和一只电容。带CE 端的ME2100Cxx，具有关断功能，可使芯片功耗达到最小。该系列芯片适用于低噪声、较大电流的电池供电设备。

商品特性

极低的静态电流：典型值为 6μA
只需少量的外接元件：仅一只肖特基二极管、一只电感和一只电容
低纹波及低噪声
工作电压范围： 0.9V~6.5V
带载能力强：当 Vin=3.0V 且 Vout=3.3V 时Io =300mA
输出电压范围： 2.0V~7.0V (步长0.1V)
输出电压高精度： ±2.5%
低启动电压：最高值为0.9V(输出电流为1mA 时)
最大工作频率： 100KHz (典型值)
高效率：典型值为 85%
封装尺寸：SOT-23，SOT-89

应用领域

电池供电设备的电源部分
无线鼠标、无线键盘、照相机、摄象机、VCR、PDA、手持电话、电动玩具等便携式设备的电源部分
要求提供电压比电池所能提供电压高的设备的电源部分

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~6.5V
	输出电压	4.5V
	输出电流	-
	开关频率	100kHz

	属性	参数值
	工作温度	-25℃~+85℃
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
