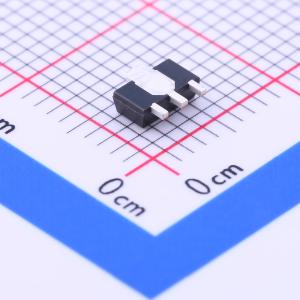

温馨提醒：图片仅供参考，商品以实物为准

ME501CPG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICRONE(南京微盟)
商品型号: ME501CPG
商品编号: C236725
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.149克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

MEXX1C 系列 DC/DC 芯片是采用CMOS 工艺制造的静态电流极低的VFM 开关型DC/DC 升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干扰。输出电压为2.0V~7.0V （按0.1V 的级差）。对内置开关晶体管的MEXX1C，组成DC/DC 升压电路只需接三个外围元件，一只肖特基二极管、一只电感和一只电容。CE 使能端，可关断芯片，使功耗达到最小。该系列芯片适用于低噪声、小电流的电池供电设备。

商品特性

极低纹波和噪声
极低的电流：典型值为 6μA
工作电压范围： 0.9V~6.5V
带载能力强：当 Vin=3.0V 且 Vout=3.3V 时 Iout=250mA
输出电压范围： 2.0V~7.0V (步长 0.1V)
输出电压高精度： ±2.5%
低启动电压：最大值为 0.9V(输出电流为 1mA 时)
最大工作频率： 100KHz (典型值)
高效率：典型值为 85%
封装尺寸：SOT - 23，SOT - 89

应用领域

电池供电设备的电源部分
无线鼠标、无线键盘、照相机、摄象机、VCR、PDA、手持电话、电动玩具等便携式设备的电源部分
要求提供电压比电池所能提供电压高的设备的电源部分

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~6.5V
	输出电压	5V
	输出电流	-

	属性	参数值
	开关频率	150kHz
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
