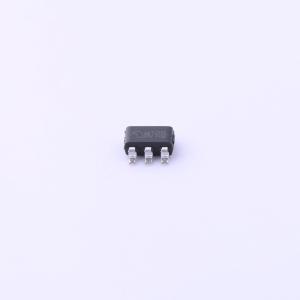

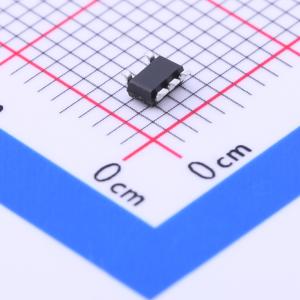

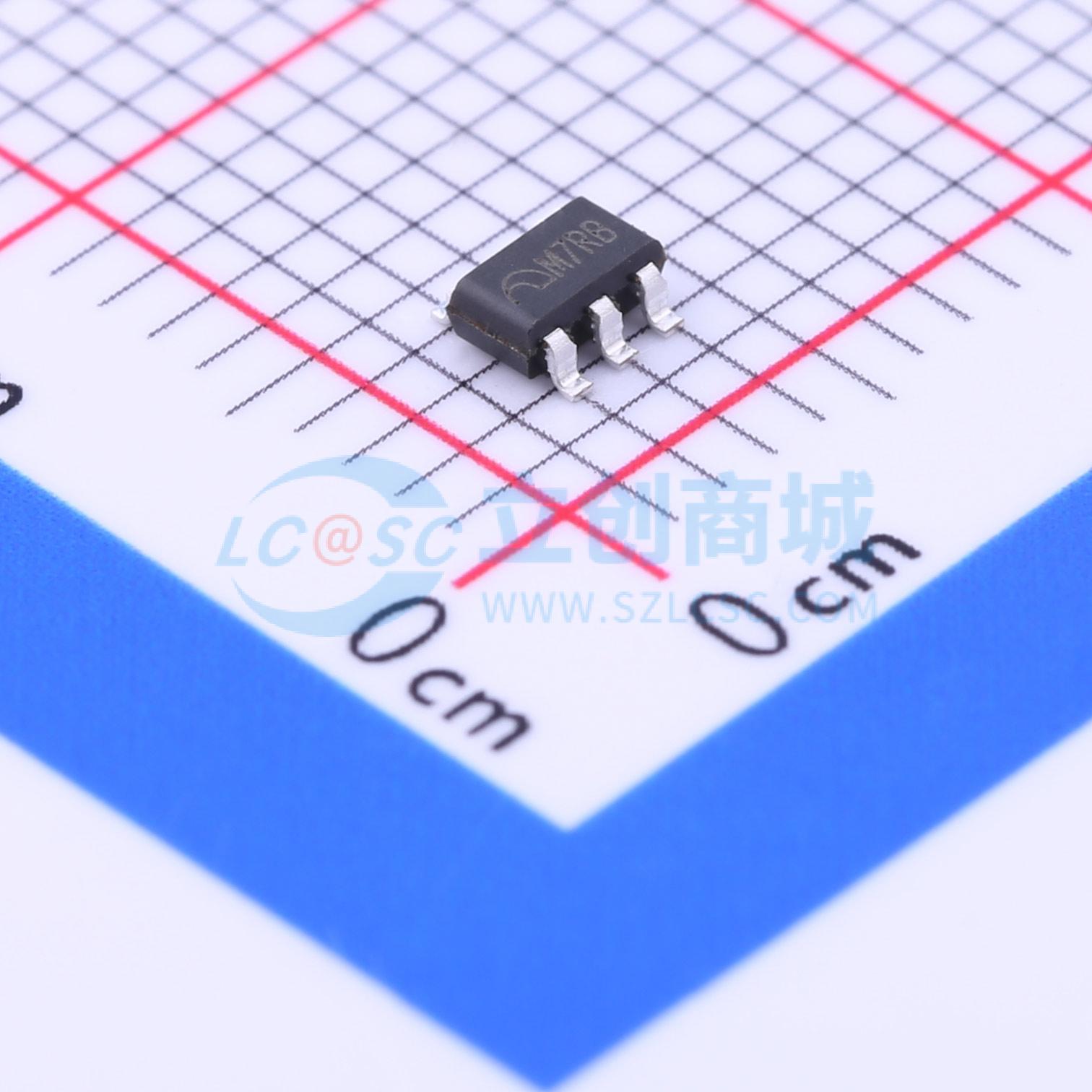

ME2149FM5G

PWM/PFM开关控制升压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME2149系列是一款CMOS升压型开关稳压器，主要由基准电压源、振荡电路、误差放大器、相位补偿电路和PWM/PFM开关控制电路组成。该产品内置低导通电阻N沟道功率MOS，适用于需要高效率和高输出电流的应用场景。在轻负载情况下，ME2149系列通过PWM/PFM开关控制电路将工作模式切换至占空比为15%的PFM控制电路，以防止IC工作电流导致效率下降
品牌名称: MICRONE(南京微盟)
商品型号: ME2149FM5G
商品编号: C236786
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

ME2149系列是一款CMOS升压开关稳压器，主要由基准电压源、振荡电路、误差放大器、相位补偿电路和PWM/PFM开关控制电路组成。该产品内置低导通电阻N沟道功率MOS，适用于需要高效率和高输出电流的应用。在轻载情况下，ME2149系列通过PWM/PFM开关控制电路将工作模式切换至占空比为15%的PFM控制电路，以防止IC工作电流导致效率下降。

商品特性

低电压工作：保证在0.9V（输出电流IOUT = 1 mA）时启动
占空比：内置PWM/PFM开关控制电路，占空比范围为15%至78%
振荡器频率：1.0MHz
输出电压范围：< 20V
反馈电压精度：±2%
软启动功能：2 mS

应用领域

MP3播放器、数字音频播放器
数码相机、GPS、无线收发器
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交47单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~6V
	输出电流	1A
	开关频率	1.2MHz
	工作温度	-25℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	-
