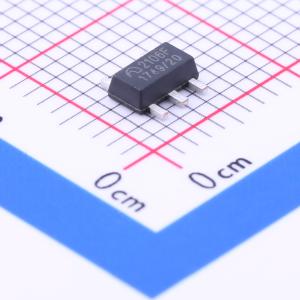

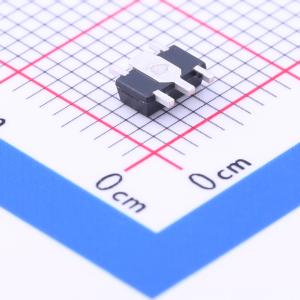

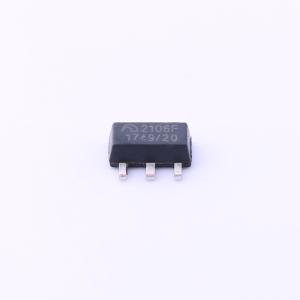

温馨提醒：图片仅供参考，商品以实物为准
ME2106F20P5G
1W升压型DC/DC白光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2106系列芯片是针对LED应用设计的PFM控制模式的开关型DC/DC升压恒流芯片，通过外接电阻可使输出电流值恒定在0mA~500mA。ME2106可以给一个、多个并联或多并两串LED恒流供电。由于内部集成了限压保护模块，使得芯片在短开负载或不接负载的情况下不会烧毁芯片和外围电路。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2106F20P5G
- 商品编号
- C236810
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 开关频率 | 300kHz | |
| 通道数 | 1 | |
| 输出电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -20℃~+85℃ | |
| 恒流精度 | 10% |
商品概述
ME2106系列芯片是针对LED应用设计的PFM控制模式的开关型DC/DC升压恒流芯片，通过外接电阻可使输出电流值恒定在0mA~500mA。ME2106可以给一个、多个并联或多并两串LED恒流供电。由于内部集成了限压保护模块，使得芯片在短开负载或不接负载的情况下不会烧毁芯片和外围电路。ME2106电路采用了高性能的参考电压电路结构，在实际的生产中引入修正技术，保证了输出电压的高输出精度。
商品特性
- 0.8V极低的启动电压 (Iout = 1mA时)
- 0~500mA输出电流范围可调(由外接电阻调节)
- 输出电流精度 ±10%
- 仅需电感、电容、肖特基二极管、调节电阻等少量外部元器件
- 效率高达82%
应用领域
- 给大功率白光LED灯提供能源
- 恒流源
