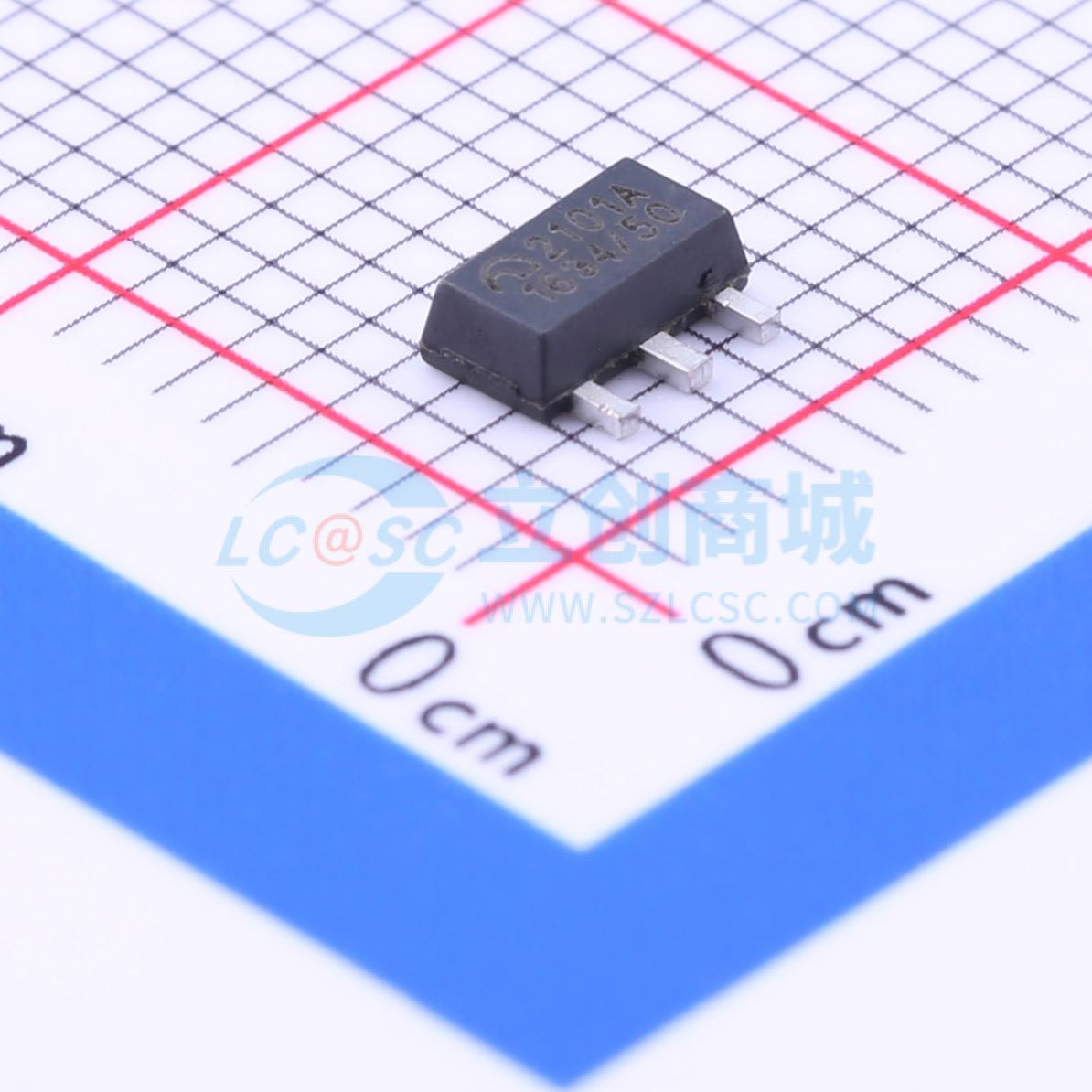

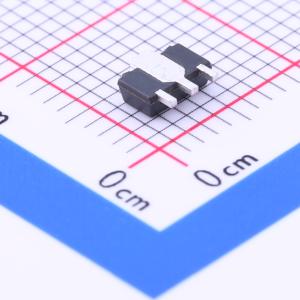

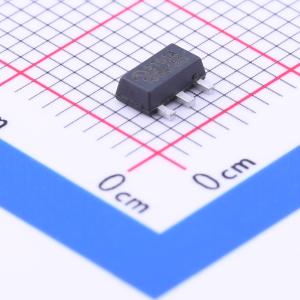

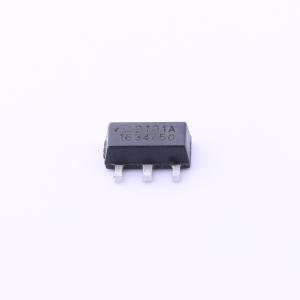

ME2101A50PG

ME2101 系列 DC/DC 芯片是采用CMOS 工艺制造的低静态电流的PWM 开关型DC/DC 升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干扰。输出电压为2.0V~5.0V （按0.1V 的级差），振荡频率为100KHz(典型值)。对内置开关晶体管的ME2101AxxX，组成DC/DC 升压电路只需接三个外围元件，一只肖特基二极管、一只电感和一只电容。CE 使能端，可关断芯片，使功耗达到最小。供电电源和电压检测分离，具有反馈功能，输出电压可调。该电路内部的软启动电路能够有效限制电路启动时引起的电流浪涌，提高了芯片的可靠性。该系列芯片适用于低噪声、较大电流的电池供电设备。

• 只需少量的外接元件：仅一只肖特基二极管、一只电感和一只电容
• 低纹波及低噪声
• 工作电压范围：0.9V~6.5V
• 带载能力强：当Vin = 3.0V 且Vout = 3.3V 时Iout = 350mA
• 输出电压范围：2.0V~5.0V(步长0.1V)
• 输出电压高精度：±2.5%
• 低启动电压：最高值为0.9V(输出电流为1mA 时)
• 最大工作频率：100KHz (典型值)
• 高效率：典型值为87%
• 软启动时间：典型值为15mS
• 封装尺寸：SOT - 23，SOT - 89

• 电池供电设备的电源部分
• 无线鼠标、无线键盘、照相机、摄象机、VCR、PDA、手持电话、电动玩具等便携式设备的电源部分
• 要求提供电压比电池所能提供电压高的设备的电源部分
