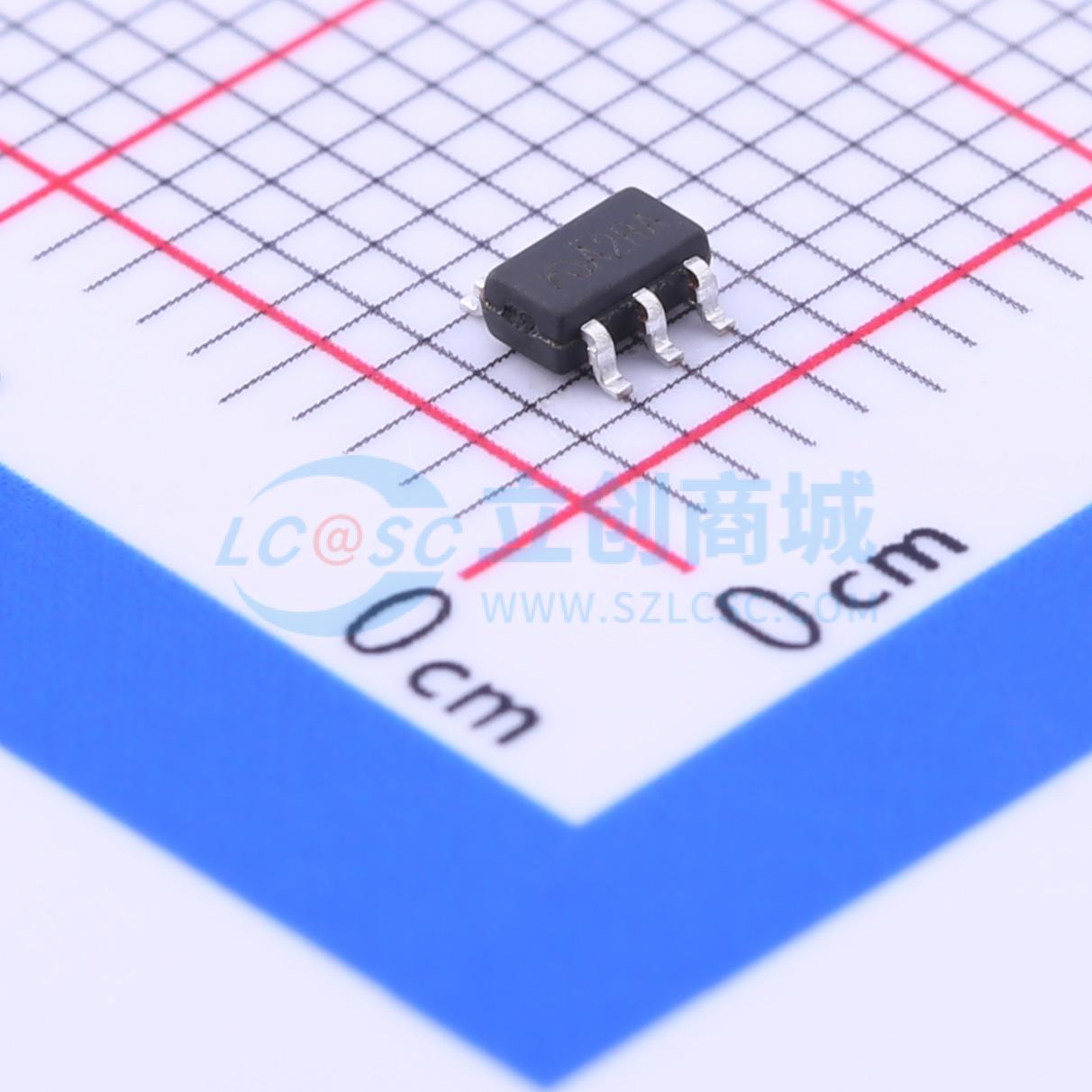

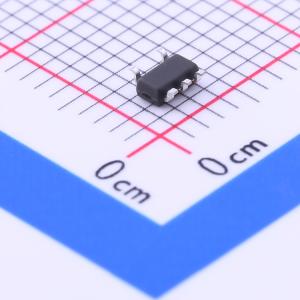

温馨提醒：图片仅供参考，商品以实物为准
ME3103AM5G
1A同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME3103是一款同步电流模降压DC-DC转换器,输入电压范围2.5V-5.5V,支持单个Li+/Li-电池、多个碱性NiMH电池及USB及其他类型电源应用。输出电压从0.6V至输入电压,内部集成了功率NMOS开关管及同步PMOS整流管,最小化了外部元件及实现高效率。具有欠压锁定、限流、温度保护等功能。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME3103AM5G
- 商品编号
- C236734
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.2MHz~1.8MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ME3103是一款同步电流模降压DC-DC转换器，电压输入范围2.5V - 5.5V，支持运用单个Li+/Li-电池、多个碱性/NiMH电池及USB及其他类型电源应用。输出电压从0.6V至输入电压。内部集成了功率NMOS开关管及同步PMOS整流管，最小化了外部元件及实现高效率。ME3103采用恒定频率电流型PWM控制模式使其具有较好的稳定性和瞬态特性，在关断状态，输入输出之间断开，关断电流小于0.1uA，同时ME3103还具有欠压锁定、限流、温度保护等功能。
商品特性
- 5-pin SOT23-5
- 6-pin DFN2*2-6L
- 效率高达96%
- 静态电流40uA（典型）
- 大于1A的输出负载电流
- 内置同步转换结构1.5MHz转换频率
- 软启动欠压锁定
- 短路保护热关断
应用领域
- 便携式电话可携带设备
- 无线设备无线电话
- 计算机外围设备
- 应用电池的装饰品
- 电子测量
