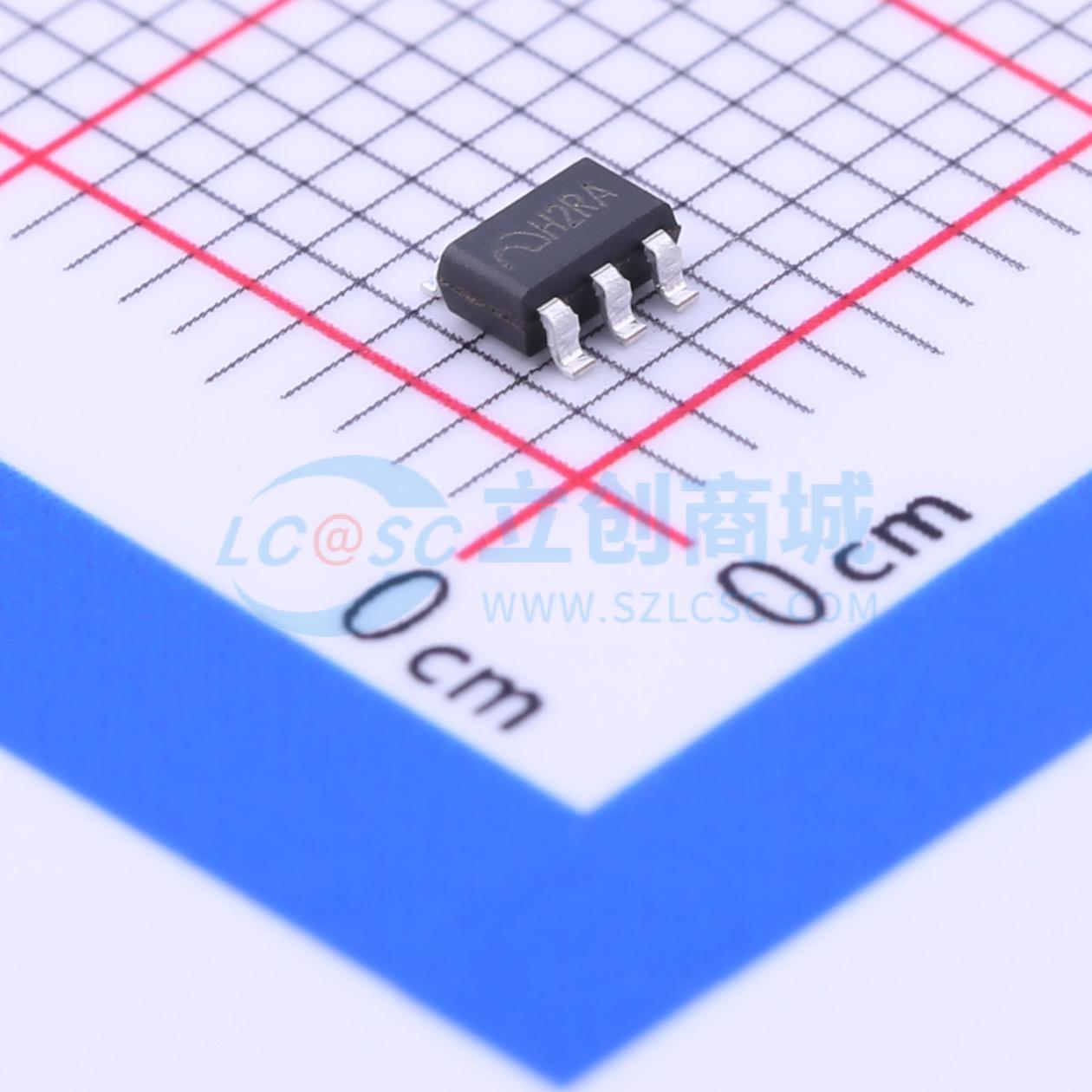

ME4074AM5G

采用Thin-SOT封装的独立线性锂离子电池充电芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME4074是一款采用恒定电流/恒定电压算法的单节锂离子电流充电器。它能够提供800mA的充电电流（借助一个热设计良好的PCB布局）和一个高精度的浮充电压。它包括一个内部P沟道功率MOSFET和热调节电路。
品牌名称: MICRONE(南京微盟)
商品型号: ME4074AM5G
商品编号: C236729
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

ME4074是一款采用恒定电流/恒定电压算法的单节锂离子电流充电器。它能够提供800mA的充电电流（借助一个热设计良好的PCB布局）和一个高精度的浮充电压。它包括一个内部P沟道功率MOSFET和热调节电路。无需隔离二极管或外部电流检测电阻器；因此，基本充电器电路仅需要两个外部元件。不仅如此，ME4074还能够从一个USB电源获得工作电源。

商品特性

可编程充电电流范围：4074A 50 - 800mA，4074B 20 - 800mA
充电终止：4074A C/10充电终止，4074B 3C/10充电终止
充电状态输出引脚，LED开/关两种状态
无需MOSFET、检测电阻器和隔离二极管
用于单节锂离子电池、采用ThinSOT封装的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
直接从USB端口给锂离子电池充电
高精度的4.2V预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
停机模式下供电电流为55μA
2.9V涓流充电门限
软启动限制了浪涌电流

应用领域

充电座
蓝牙应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6.5V
	最大充电电流	800mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+125℃
	静态电流(Iq)	55uA
