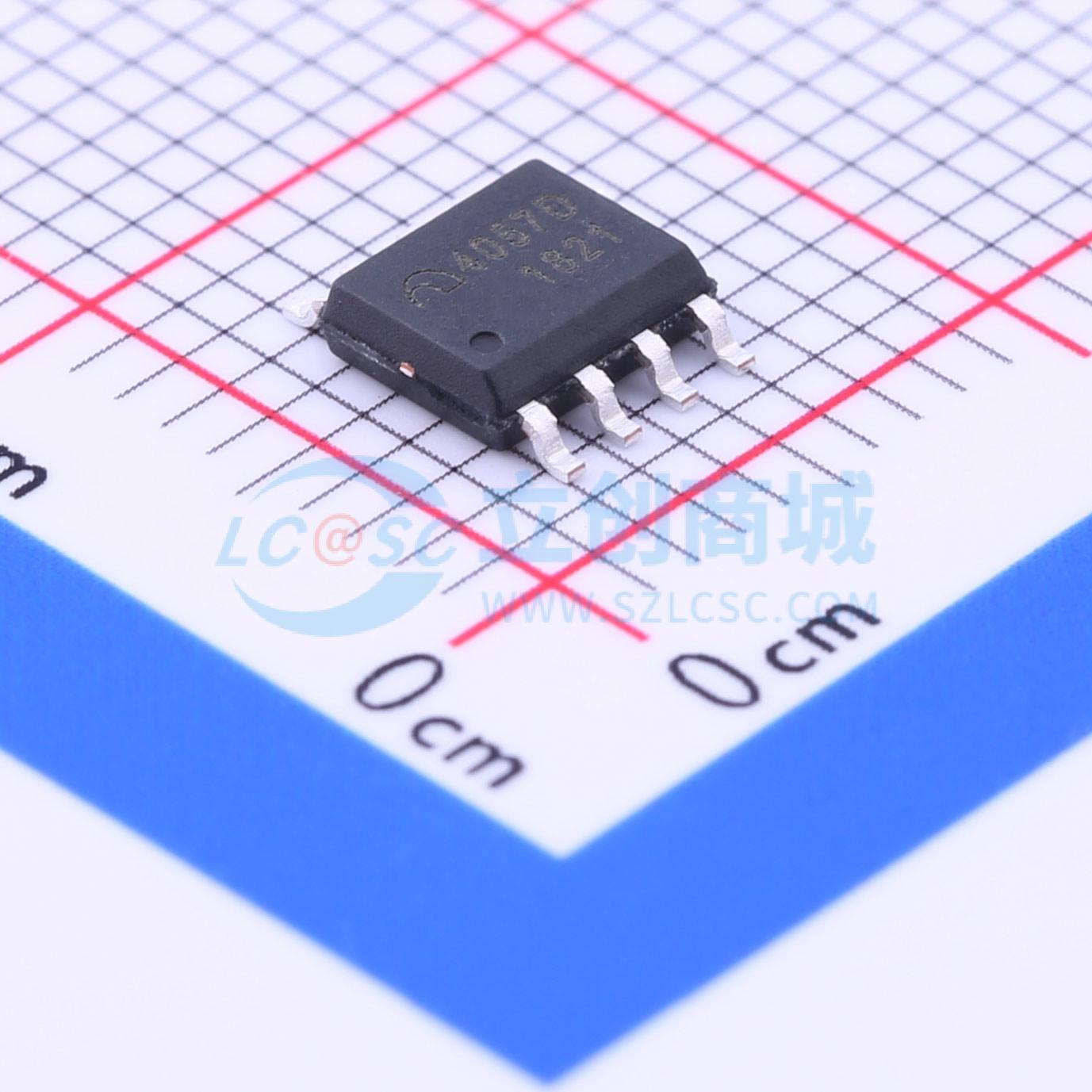

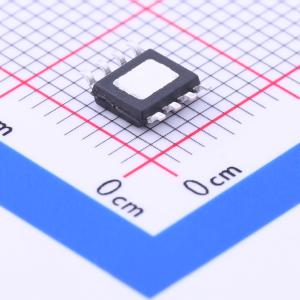

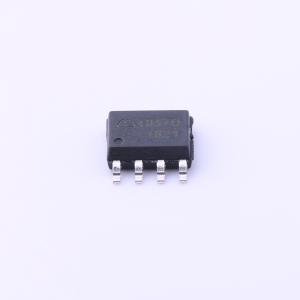

ME4057DSPG

1A锂电池充电管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款完整的单节锂离子电池恒压恒流充电管理芯片。采用带有散热PAD的SOP8封装形式，外加很少的外部原件，使其成为便携应用的理想选择。通常可应用在USB电源或适配器电源中。不需要电流检测电阻，也不需要外部隔离二极管实现防倒灌应用
品牌名称: MICRONE(南京微盟)
商品型号: ME4057DSPG
商品编号: C236730
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.182克(g)

商品参数

商品概述

ME4057是一款完整的单节锂离子电池恒压恒流充电管理芯片。采用带有散热PAD的SOP8封装形式，外加很少的外部原件，使其成为便携应用的理想选择。通常可应用在USB电源或适配器电源中。 ME4057不需要电流检测电阻，也不需要外部隔离二极管实现防倒灌应用。其内部有热反馈电路可以对在充电过程中对芯片温度加以控制。充电截止电压固定在4.2V/4.34V, 充电电流可以外接电阻调节，当充电电流达到恒流电流的1/10时，ME4057将终止充电。当输入电压（适配器或USB）被拿掉后，ME4057进入睡眠模式。芯片内部自动关断充电通路，输入电压变低。此时电池漏电流降低到2uA以下。当ME4057有电源而电池拿掉时，芯片电流为降低至55uA，来降低系统损耗。 ME4057还具有电池温度检测，输入欠压锁定，自动再充电和两个充电指示引脚。

商品特性

防电池反接保护功能
可编程充电电流可达1A
无需MOSFET，检测电阻或隔离二极管
采用ESOP8封装的单节完整线性充电器
恒流恒压切换，内部热反馈保护功能
精度可达±1%的4.2V / 4.34V固定充电截止电压
自动再充电功能
充电状态双输出，无电池和故障状态显示
C/10终止充电
待机电流55μA
2.9V涓流切换阈值
软启动限制浪涌电流
电池温度监测功能

应用领域

移动电话
数码相机
MP3，MP4播放器
蓝牙应用便携设备
USB电源，适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6.5V
	最大充电电流	1.05A
	充电饱和电压	4.34V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	55uA
