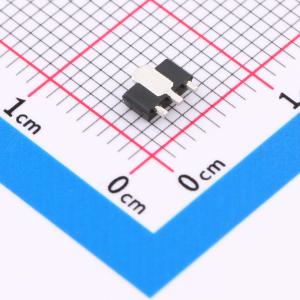

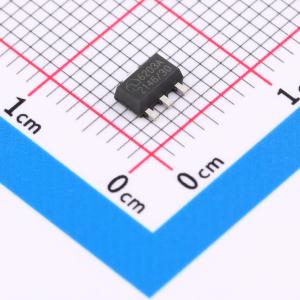

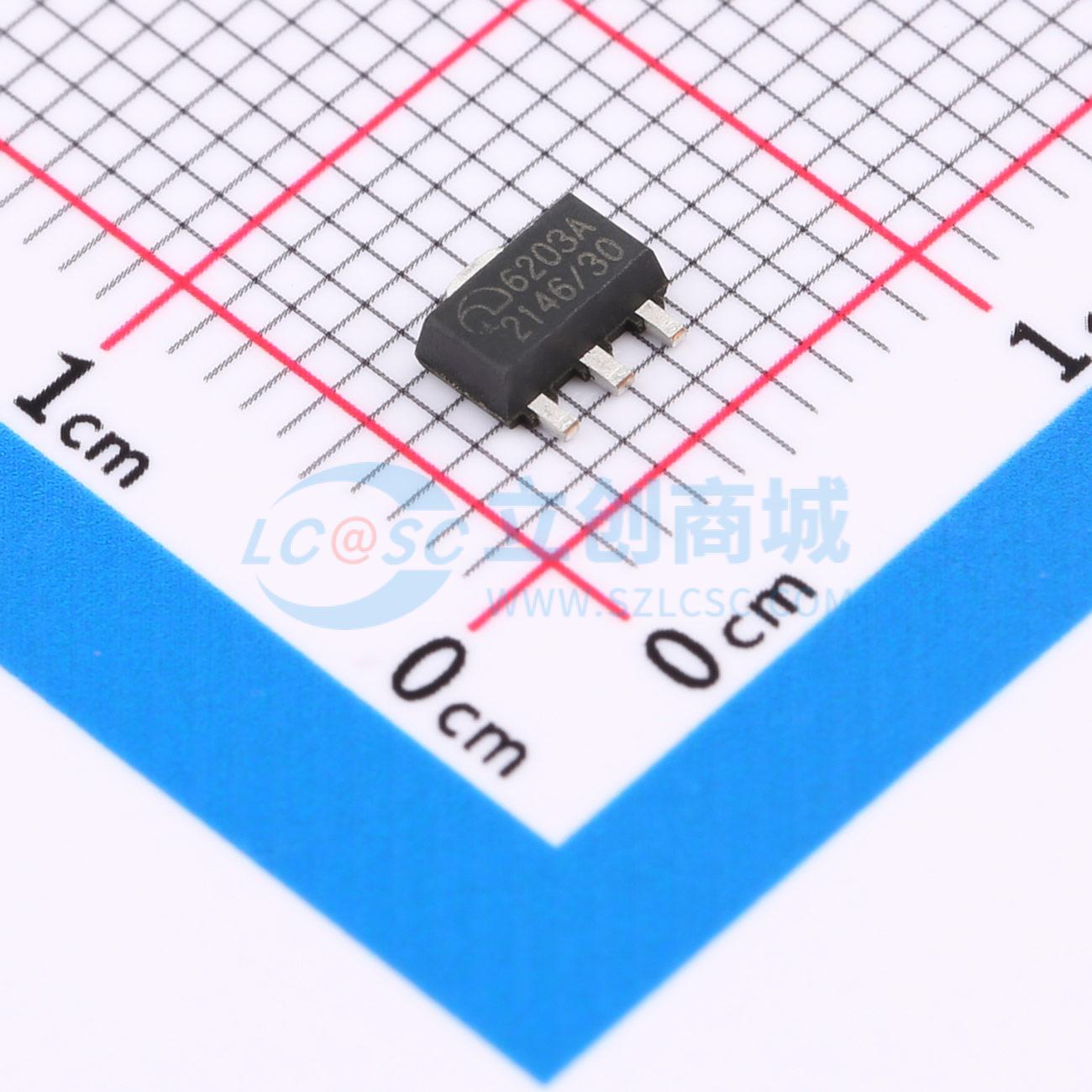

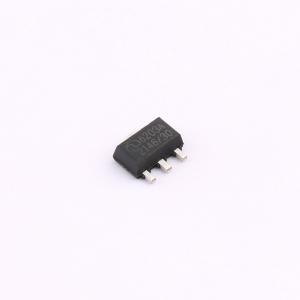

温馨提醒：图片仅供参考，商品以实物为准
ME6203A30PG
输入40V 输出3V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低压差线性稳压器，内置电压参考模块、误差校正模块和相位补偿模块。基于CMOS工艺，允许高电压输入和低静态电流。可提供100mA输出电流，允许高达40V的输入电压。具有从1.8V到12V的内部反馈电阻设置功能，输出精度为±2%。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME6203A30PG
- 商品编号
- C236713
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
- 立创商城设计参考
- LDO-(4)电源输入30V以上-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 3V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 2.5V@(100mA) | |
| 静态电流(Iq) | 3uA | |
| 特性 | 短路保护 | |
| 工作温度 | -45℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ME6203系列是低压差线性稳压器，内置电压基准模块、误差校正模块和相位补偿模块。ME6203系列基于CMOS工艺，允许高电压输入和低静态电流。该系列可提供100mA的输出电流，允许高达40V的输入电压。该系列具备内部反馈电阻设置功能，输出电压范围为1.8V至12V。输出精度为±2%。
商品特性
- 高输出精度：±2%
- 输入电压：最高40V
- 输出电压：1.8V ~ 12V
- 超低静态电流（典型值 = 3μA）
- 输出电流：lOUT = 100mA（当VIN = 5.5V且VOUT = 3.3V时）
- 短路电流：（典型值 = 20mA）
- 低温系数
- 可使用陶瓷电容
应用领域
- 电子地磅
- 单片机
- 手机、无绳电话
- 安防产品
- 水表、电表
