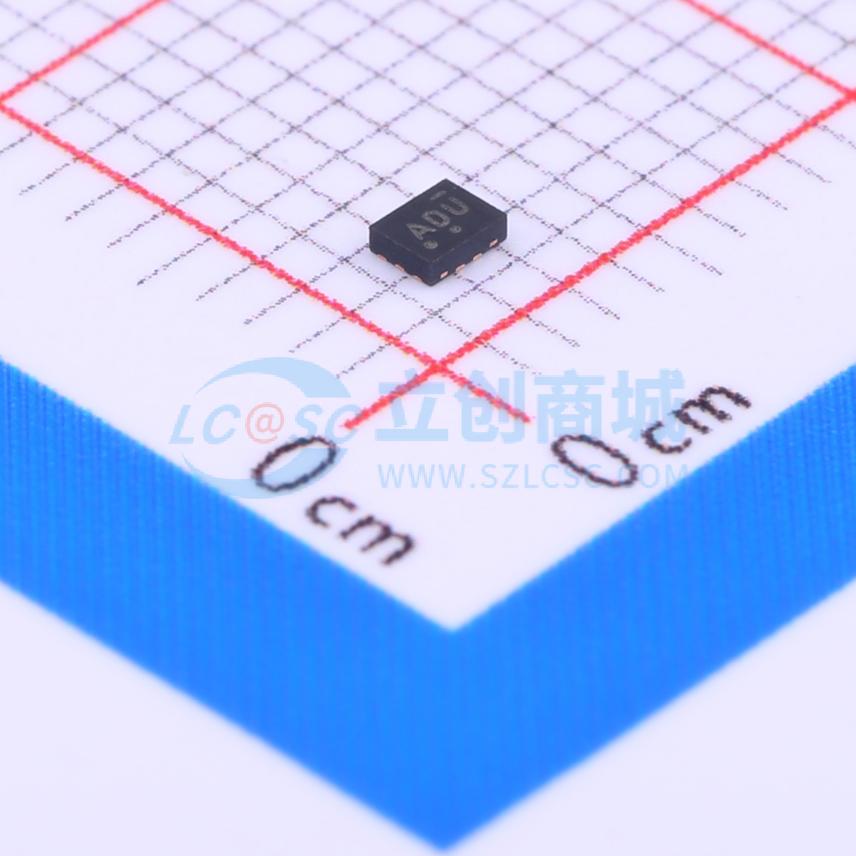

NLAS7242MUTBG

NLAS7242是一款双刀双掷（DPDT）开关，专为便携式系统中的高速USB 2.0应用而优化。它具有超低导通电容，典型值CoN = 7.5 pF，带宽超过950 MHz。该开关针对使用单个USB接口连接器传输多种信号类型的应用进行了优化。两个通道的导通电容（CON）和导通电阻（RON）都足够低，使得NLAS7242能够传输任何速度的USB数据或音频信号至中等电阻终端，如外部耳机。

NLAS7242是一款为便携式系统中的USB应用而设计的双刀双掷（DPDT）开关。两个开关的导通电阻（RON）和导通电容（CON）均保持在行业领先的低水平，以确保USB 2.0高速数据通信的最大信号完整性。NLAS7242开关可用于在高速（480Mbps）USB信号与各种音频或数据信号（如全速USB、通用异步收发传输器（UART），甚至中等电阻音频终端）之间进行切换。

NLAS7242在公共信号引脚D+/D-上具备过压耐受（OVT）输入/输出（I/O）保护功能。这使得该开关能够直接与USB连接器连接。根据USB 2.0规范，D+/D-引脚可承受与VBUS短接（最高5.25 V）的连续直流电流长达24小时。

• 优化的直插式引脚布局
• 导通电阻（RON）：在VCC = 4.2 V时，典型值为5.0 Ω
• 导通电容（CON）：在VCC = 3.3 V时，典型值为7.5 pF
• VCC范围：1.65 V至4.5 V
• 典型带宽：950 MHz
• 1.4 mm x 1.8 mm x 0.50 mm UQFN10封装
• 公共信号引脚D+/D-的过压耐受（OVT）高达5.25 V
• 所有引脚具备8 kV人体模型（HBM）静电放电（ESD）保护
• 这是一款无铅器件

• 高速USB 2.0数据
• 移动电话
• 便携式设备
