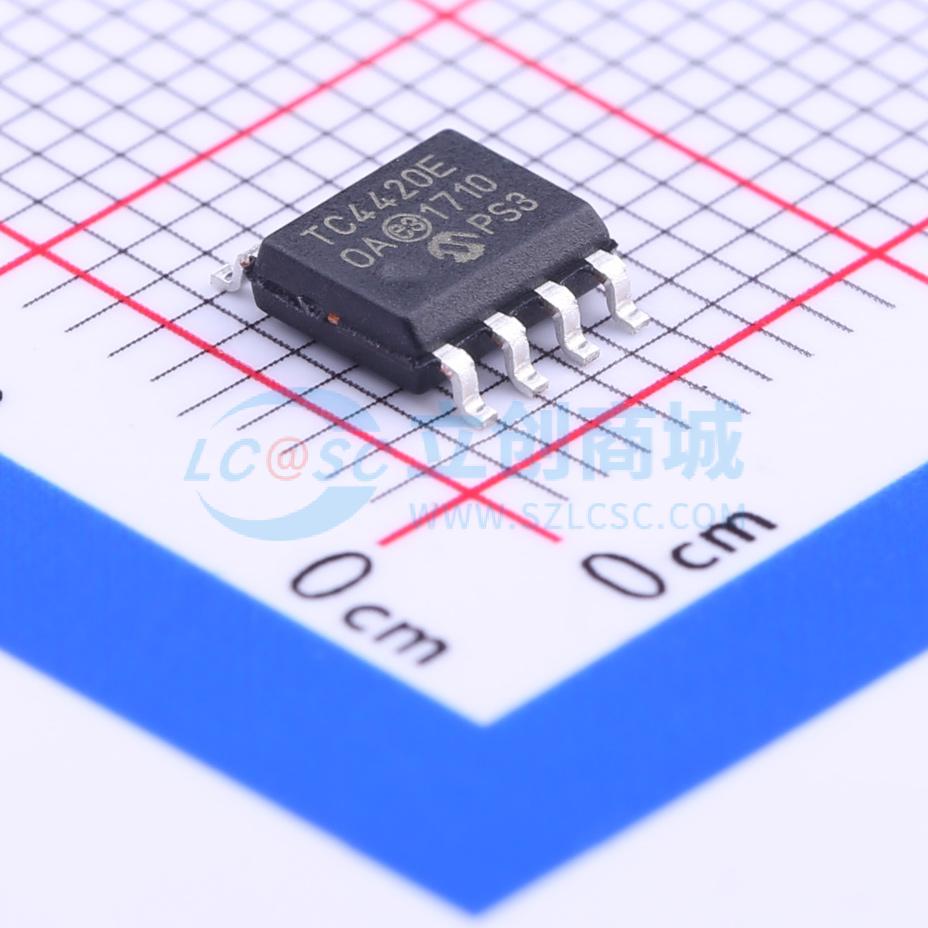

TC4420EOA713
6A高速MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC4420/TC4429 是 6A（峰值）单输出 MOSFET 驱动器。TC4429 是反相驱动器（引脚与 TC429 兼容），而 TC4420 是非反相驱动器。与双极型驱动器相比，这些驱动器采用 CMOS 工艺制造，功耗更低，运行效率更高
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC4420EOA713
- 商品编号
- C231865
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 25ns | |
| 特性 | - | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 450uA |
商品概述
TC4420/TC4429是6A（峰值）单输出MOSFET驱动器。TC4429是反相驱动器（引脚与TC429兼容），而TC4420是非反相驱动器。与双极型驱动器相比，这些驱动器采用CMOS工艺制造，功耗更低，运行效率更高。 两款器件均具有与TTL/CMOS兼容的输入，可驱动至高达VDD + 0.3V或低至 -5V，而不会对器件造成干扰或损坏。这消除了对外部电平转换电路的需求，以及相关的成本和尺寸。输出摆幅为轨到轨，确保更好的驱动电压裕量，特别是在电源上电/下电时序期间。在可用电源范围内，传播延迟时间仅为55 ns（典型值），输出上升和下降时间在2500 pF负载下仅为25 ns（典型值）。 与其他驱动器不同，TC4420/TC4429几乎具有抗闩锁能力。它们可替代三个或更多分立元件，节省PCB面积和元件数量，并提高整个系统的可靠性。
商品特性
- 闩锁保护：可承受>1.5A反向输出电流
- 逻辑输入可承受高达5V的负摆幅
- ESD保护：4 kV
- 匹配的上升和下降时间： - 25 ns（2500 pF负载）
- 高峰值输出电流：6A
- 宽输入电源电压工作范围： - 4.5V至18V
- 高容性负载驱动能力：10,000 pF
- 短延迟时间：55 ns（典型值）
- CMOS/TTL兼容输入
- 逻辑‘1’输入时低电源电流： - 450 μA（典型值）
- 低输出阻抗：2.5Ω
- 输出电压摆幅至接地或VDD的25 mV以内
- 节省空间的8引脚SOIC和8引脚6x5 DFN封装
应用领域
- 开关模式电源
- 电机控制
- 脉冲变压器驱动器
- D类开关放大器
