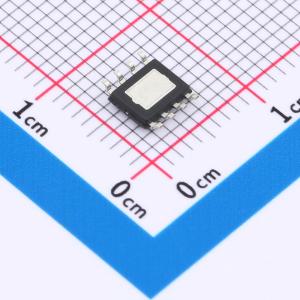

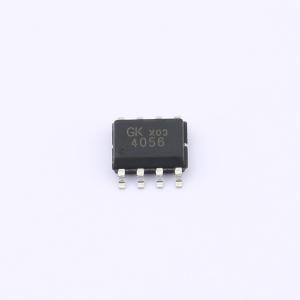

TP4056
TP4056 1A 锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该锂离子电池最大充电电流可达1A，适用于便携式电子设备等
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- TP4056
- 商品编号
- C21713961
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 40uA |
商品概述
TP4056是一款单节锂离子电池恒流/恒压线性充电器，采用底部带散热片的SOP8封装以及简单的外部应用电路，适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。 TP4056充电截止电压为4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/10时，TP4056将自动结束充电过程。 当输入电压被移掉后，TP4056自动进入超低功耗待机状态，将待机电流降至1uA以下。TP4056在有输入电源时也可置于停机模式，从而将工作电流降至40uA。
商品特性
- 最大充电电流：1A
- 无需MOSFET、检测电阻器和隔离二极管
- 智能热调节功能可实现充电速率最大化
- 智能再充电功能
- 预充电压：4.2V±1%
- C/10充电终止
- 待机电流40uA
- BAT超低自耗电1uA
- 2.9V涓流充电阈值
- 单独的充电、结束指示灯控制信号封装形式：SOP8(带散热底座)
应用领域
- 手机、PDA、MP3/MP4
- 蓝牙耳机、GPS、电子词典
- 移动电源、充电座
- 数码相机、Mini音响等便携式设备
