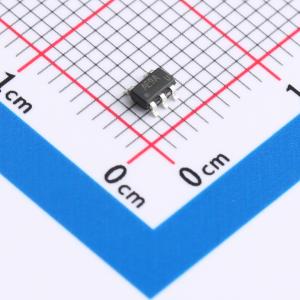

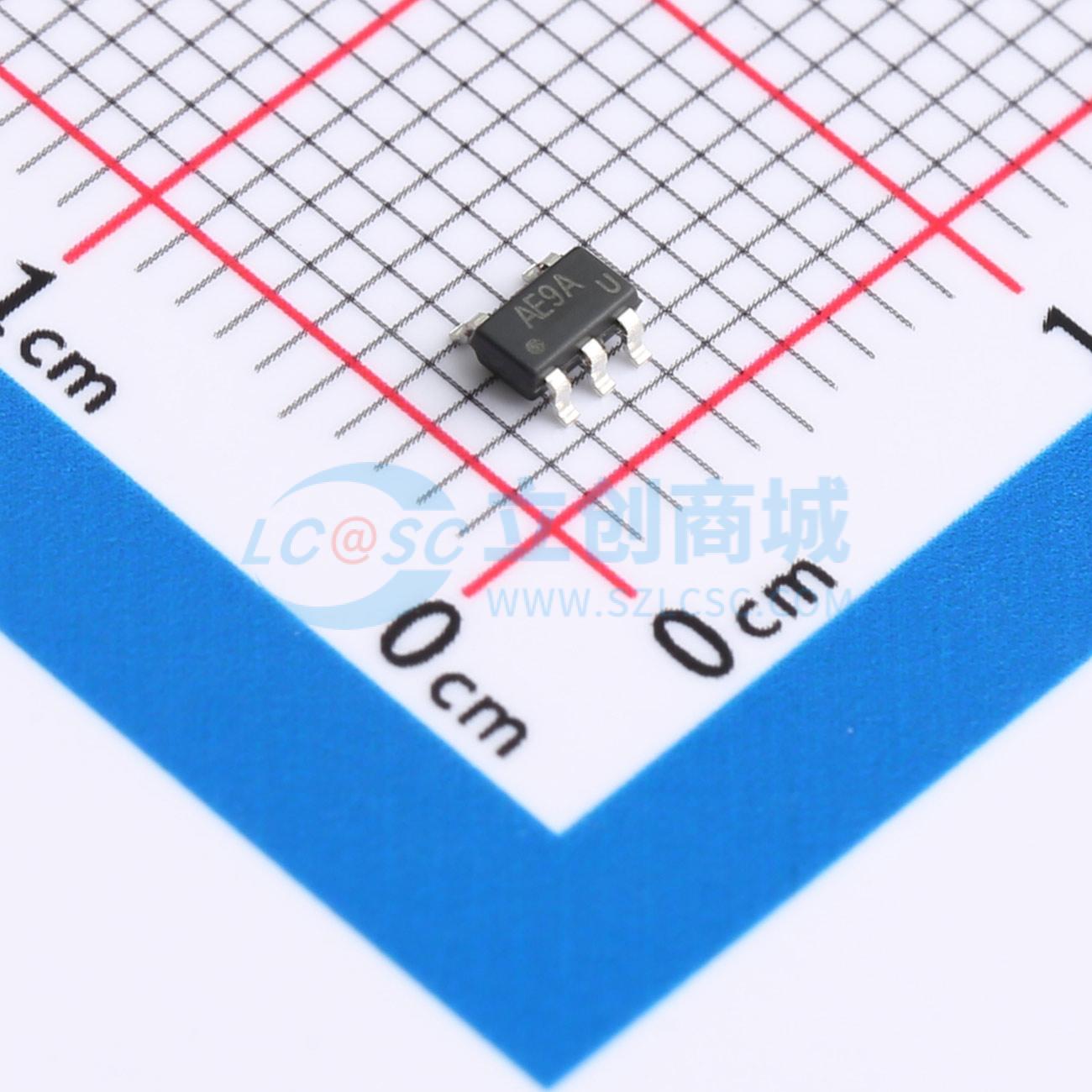

LMV611MF(UMW)
单通道、双通道和四通道，1.4 MHz、低功耗、通用型1.8 V运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单路、双路和四路低电压、低功耗运算放大器，专为低电压通用应用而设计。具有轨到轨输入或输出、1.8V 低电源电压和宽温度范围等重要特性。输入共模电压可超出电源 200mV，输出在空载时可实现轨到轨摆动，在 1.8V 电源和 2kΩ 负载下可在 30mV 范围内摆动。增益带宽为 1.4MHz，每通道静态电流典型值为 100μA。工业级温度范围为 -40℃ 至 125℃，适用于各种扩展环境应用。提供小封装形式，为需要最小 PCB 占用面积的应用提供了理想解决方案，适用于便携式和电池供电的电子设备。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- LMV611MF(UMW)
- 商品编号
- C21713891
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.4MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 5.5uV/℃ | |
| 压摆率(SR) | 350V/ms | |
| 输入偏置电流(Ib) | 15nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 13nA | |
| 噪声密度(eN) | 60nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 78dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 103uA | |
| 输出电流 | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
LMV61x 器件是单路、双路和四路低电压、低功耗运算放大器。专为低电压、通用应用而设计的集成栅极驱动器。其他重要的产品特性包括轨至轨输入/输出、1.8V 的低电源电压以及宽温度范围。LMV61x 输入共模在电源基础上向外扩展了 200mV，无负载时提供轨至轨输出摆幅，而在由 1.8V 电源供电且负载为 2kΩ 时提供 30mV 以内的输出电压。当消耗的静态电流为 100μA（典型值）时，LMV61x 可实现 1.4MHz 的增益带宽积。-40°C 至 125°C 的工业增强型温度范围使得 LMV61x 能够适应各种扩展环境设计的集成栅极驱动器。
商品特性
- 电源电压值：1.8V（典型值），得到保证的 1.8V、2.7V 和 5V 规格
- 输出摆幅：– 600Ω 负载时，电源轨摆幅 80mV；– 2kΩ 负载时，电源轨摆幅 30mV
- VCM = 超过电源轨 200mV
- 100μA 电源电流（每个通道）
- 1.4MHz 增益带宽积
- 最大 VOS = 4mV
- 温度范围： -40°C 至 +125°C
应用领域
- 消费类通信产品
- 消费类计算产品
- 掌上电脑 (PDA)
- 前置音频放大器
- 便携式或电池供电类电子设备
- 电源电流监控
- 电池监控
