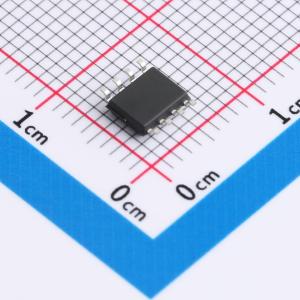

AD8532ARZ(UMW)
低成本、250 mA 输出、单电源放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8531、AD8532 和 AD8534 分别为单通道、双通道和四通道轨到轨输入/输出单电源放大器，输出驱动电流达 250 mA。如此高的输出电流使这些放大器非常适合驱动阻性或容性负载。其交流性能出色，带宽为 3 MHz，压摆率为 0.5 V/μs，且失真低
- 品牌名称
- UMW(友台半导体)
- 商品型号
- AD8532ARZ(UMW)
- 商品编号
- C21713894
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1928克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 30mV | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 25pA | |
| 噪声密度(eN) | 45nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 47dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 750uA | |
| 输出电流 | 250mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~6V |
商品概述
AD8531、AD8532和AD8534分别为单通道、双通道和四通道轨到轨输入/输出单电源放大器，输出驱动电流达250 mA。如此高的输出电流使这些放大器非常适合驱动阻性或容性负载。其交流性能出色，带宽为3 MHz，压摆率为0.5 V/μs，且失真低。所有器件均保证能在3 V单电源和5 V电源下工作。 极低的输入偏置电流使AD853x可用于积分器、二极管放大及其他需要低输入偏置电流的应用。在5 V电源下，每个放大器的电源电流仅为750 μA，可让低电流应用控制高电流负载。 应用包括计算机、声音端口、声卡和机顶盒的音频放大。AD853x系列非常稳定，能够驱动像LCD中常见的重容性负载。 输入和输出能够实现轨到轨摆幅，使设计人员可在单电源系统中对CMOS DAC、ASIC或其他宽输出摆幅器件进行缓冲。
商品特性
- 单电源工作：2.7 V至6 V
- 高输出电流：±250 mA
- 低电源电流：750 μA/放大器
- 宽带宽：3 MHz
- 压摆率：0.5 V/μs
- 无相位反转
- 低输入电流
- 单位增益稳定
- 轨到轨输入和输出
应用领域
- 多媒体音频
- LCD驱动器
- ASIC输入或输出放大器
- 耳机驱动器
