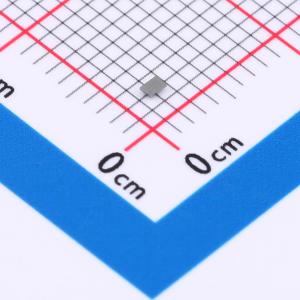

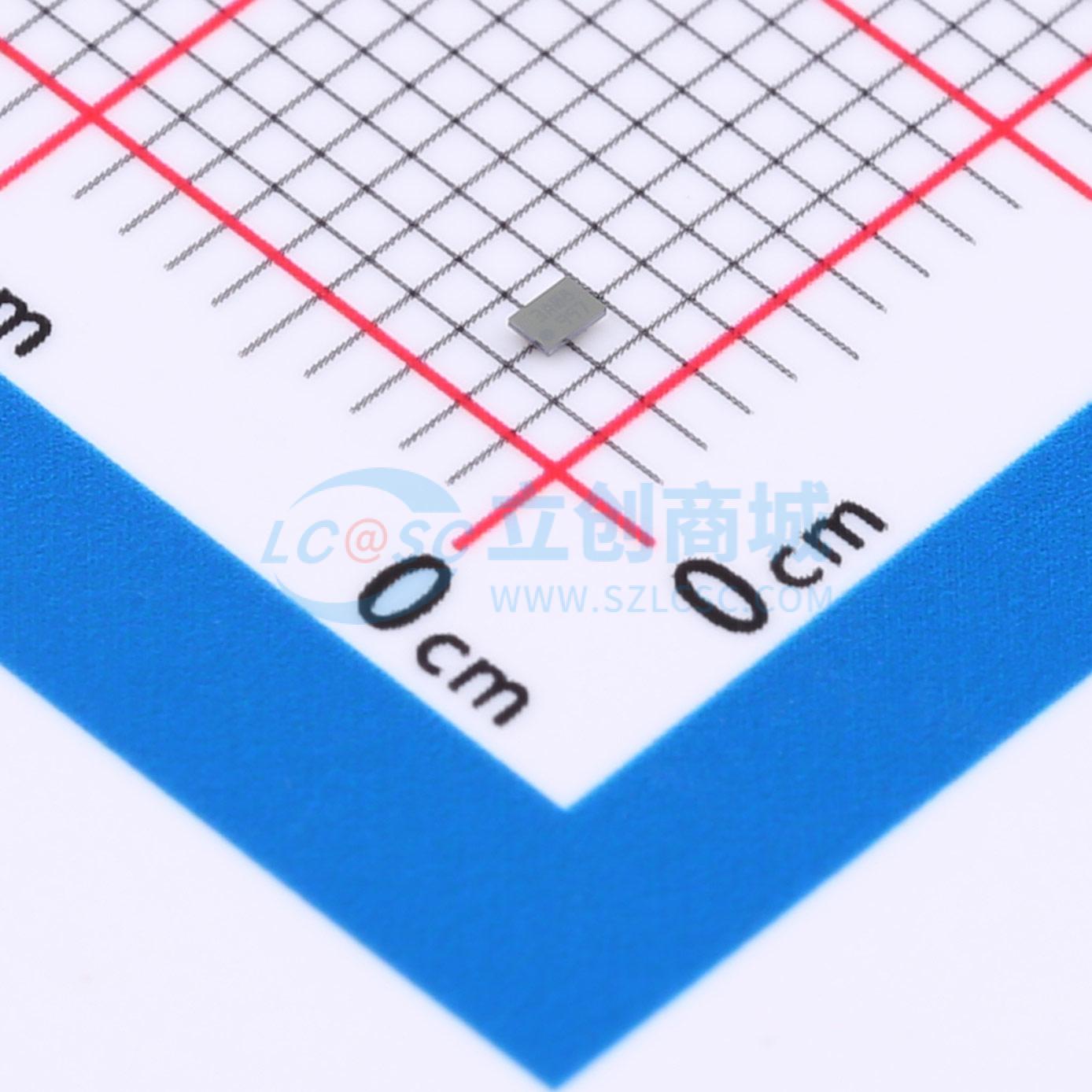

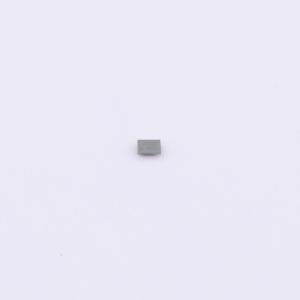

TPS612997YBHR

95nA静态电流、5.5V升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61299x/xA 是一款同步升压转换器,具有95nA的超低静态电流和平均输入电流限制。该设备适用于便携式设备,支持碱性电池和硬币电池。具有高效率,在轻负载条件下实现长运行时间。输入电压范围为0.5V至5.5V,输出电压范围为1.8V至5.5V,具有快速瞬态响应性能。
品牌名称: TI(德州仪器)
商品型号: TPS612997YBHR
商品编号: C21713664
商品封装: DSBGA-6(0.9x1.3)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS61299x/xA是一款同步升压转换器，具有95nA的超低静态电流和平均输入电流限制功能。该器件为使用碱性电池和纽扣电池的便携式设备提供电源解决方案。该器件在轻载条件下具有高效率，可实现长时间运行，且平均输入电流限制功能可避免电池大电流放电。 TPS61299x/xA的输入电压范围为0.5V至5.5V，输出电压范围为1.8V至5.5V。该器件有不同版本，平均输入电流限制范围从5mA到1.9A。电流限制为1.2A的TPS61299可支持3V至5V转换下高达500mA的输出电流，在200mA负载下效率约达94%。当输出电压为4.5V、5V或5.5V时，TPS61299x/xA可选配快速负载瞬态响应功能。在快速负载瞬态情况下，当输出电流从0A瞬变到200mA时，典型建立时间为8μs。 TPS61299x在禁用时支持真正的关断功能。而TPS61299xA在禁用时支持强制直通功能。客户可根据具体应用选择其中一种。 TPS61299x/xA采用6球1.2mm x 0.8mm WCSP封装和6引脚1.6mm x 1.6mm SOT563封装，解决方案尺寸非常小。

商品特性

输入电压范围：0.5V至5.5V
TPS61299x的最低启动电压为0.7V；TPS61299xA的最低启动电压为0.9V
对于TPS61299x，在信号VIN>0.7V时，输入工作电压可低至150mV
对于TPS61299xA，在信号VIN>0.9V时，输入工作电压可低至150mV
输出电压范围：1.8V至5.5V
VSEL引脚选择输出电压
平均输入电流限制：5mA；25mA；50mA；100mA；250mA；500mA；1.2A；1.9A（不同版本）
从VOUT看，典型静态电流为95nA
TPS61299x从VIN到GND的典型关断电流为60nA
TPS61299xA从VIN到GND的典型强制直通电流为30nA
在VIN = 3.6V、VOUT = 5V且IOUT = 10μA时，效率高达91%
在VIN = 3.6V、VOUT = 5V且IOUT = 200mA时，效率高达94%
快速瞬态响应：在VIN = 3.6V、VOUT = 5V、IOUT = 0A→200mA时，建立时间约为8μs
TPS61299x在EN为低电平时实现真正断开
TPS61299xA在EN为低电平时实现强制直通
自动PFM/PWM模式转换
当VIN > VOUT时自动直通
输出短路保护和热关断保护
6引脚WCSP（1.2mm×0.8mm）/ SOT563封装（1.6mm×1.6mm）

应用领域

智能手表
智能手环
便携式医疗设备
真无线立体声（TWS）耳机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~5.5V
	输出电压	1.8V~5.5V
	输出电流	-
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	95nA
	开关管(内置/外置)	内置
	输出类型	可调
